Диалог параметров текста может иметь разный вид в зависимости от типа текста, а также от того, вызван ли он для уже созданного текста или для создаваемого в данный момент.
Диалог параметров создаваемого текста
Диалог параметров
создаваемого текста можно вызвать из автоменю команд Текст и Таблица с помощью опции:
Диалог имеет одинаковый вид для всех типов текста и содержит следующие вкладки:
•Стиль;
•Шрифт.

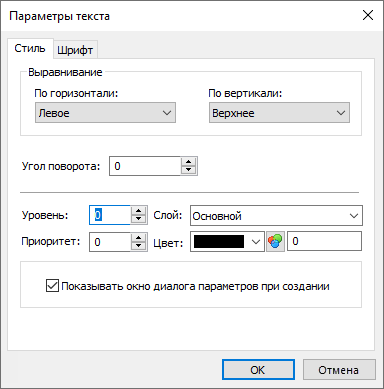

Вкладка Стиль в параметрах создаваемого текста
Содержит следующие параметры:
•Группа параметров Выравнивание
См. раздел Положение и ориентация текста.
•Угол поворота
Угол поворота текста относительно горизонтальной оси координат в градусах. Положительное значение угла означает поворот против часовой стрелки. Если текст привязан к линии построения, то угол поворота будет вычисляться не от горизонтали, а от угла наклона этой линии.
•Уровень, Приоритет, Слой, Цвет
Стандартные параметры, задаваемые для большинства элементов T-FLEX CAD.
•Показывать окно диалога при создании.
Данный флаг влияет только на строчный текст. При установленном флаге после задания точки привязки открывается вкладка Содержание диалога параметров текста, при снятом флаге - окно урезанной версии редактора текста.
Диалог параметров существующего текста
Диалог параметров существующего текста можно вызвать вне режима редактирования содержимого одним из следующих способов:
•по двойному нажатию
на контуре ограничивающего прямоугольника текста в окне 2D или 3D вида;
•по двойному нажатию на любом месте строчного текста в окне 2D или 3D вида;
•по двойному нажатию на тексте в окне
Элементы модели;
•из контекстного меню, вызываемого по нажатию
на тексте в окне 2D или 3D вида, либо в окне Элементы модели;
•из динамической панели, отображаемой при выборе текста в окне 2D или 3D вида;
•из автоменю команды Редактировать текст.
Диалог имеет одинаковый вид для многострочного текста, параграф-текста и таблицы и содержит две вкладки:
•Стиль;
•Шрифт.
Диалог параметров строчного текста отличается набором параметров на вкладке Стиль, а также наличием вкладки Содержание.

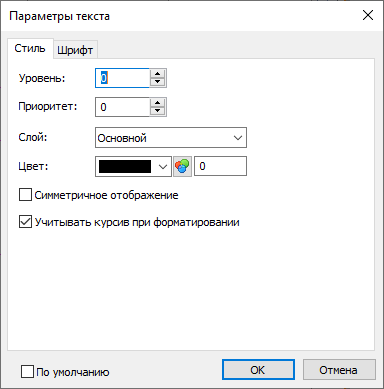

Вкладка Стиль в параметрах многострочного текста, параграф-текста и таблицы
Содержит следующие параметры:
•Уровень, Приоритет, Слой, Цвет
Стандартные параметры для всех элементов T-FLEX CAD.
•Симметричное отображение
Установка данного флага отражает текст по горизонтали.
•Учитывать курсив при форматировании
Установка данного флага позволяет учесть курсивный стиль при размещении элементов дробей, индексов и при форматировании абзаца в режиме Уместить в одну строку.
По умолчанию флаг Учитывать курсив при форматировании отключен для текстов, созданных в T‑FLEX CAD версии 11 и ниже, и включён для вновь создаваемых текстов.

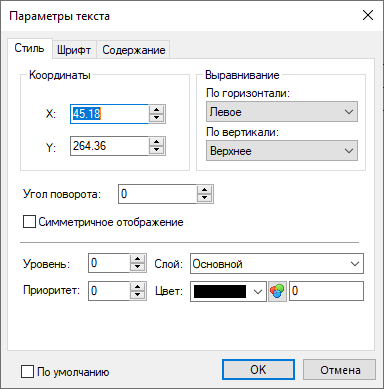

Вкладка Стиль в параметрах строчного текста
Содержит следующие параметры:
•Группа параметров Координаты
Поля ввода координат X и Y точки привязки текста. Если текст привязан к 2D узлу, то вместо абсолютных координат отображаются смещения относительно выбранного узла.
•Группа параметров Выравнивание
См. раздел Положение и ориентация текста
•Угол поворота
Угол поворота текста относительно горизонтальной оси координат в градусах. Положительное значение угла означает поворот против часовой стрелки. Если текст привязан к линии построения, то угол поворота будет вычисляться не от горизонтали, а от угла наклона этой линии.
•Симметричное отображение
Установка данного флага отражает текст по горизонтали.
•Уровень, Приоритет, Слой, Цвет
Стандартные параметры для всех элементов T-FLEX CAD.
