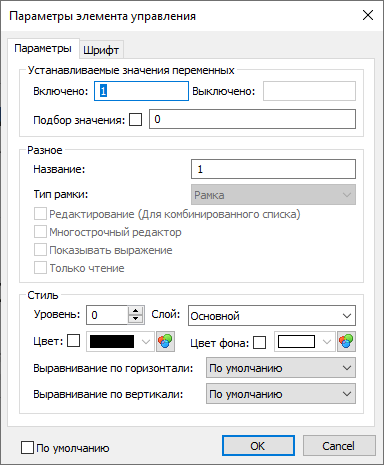

Диалог параметров элемента управления

Диалог параметров элемента управления содержит следующие вкладки:

•Параметры
Содержимое данной вкладки описано ниже.

•Шрифт
На данной вкладке можно настроить шрифт текста выбранного элемента управления аналогично тому, как это делается для элементов оформления чертежа.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры стиля и шрифта выбранного элемента управления будут применяться по умолчанию для всех вновь создаваемых элементов управления.

Параметры

По умолчанию параметру Уровень присваивается значение «0», параметру Слой – Основной, параметрам шрифта – Из документа.

Кроме общесистемных параметров (Уровень. Слой), элементы управления обладают еще рядом параметров:

Название (текст, отображаемый на элементе);

Цвет символов (для Рамки и Просмотра – цвет линий рамки или фона прямоугольника);

Цвет фона элемента (для элемента Группа – цвет фона названия группы);

Режим выравнивания по вертикали.

Два последних параметра определяют положение текста относительно границ элемента.

Часть вышеперечисленных параметров у некоторых элементов управления будет отсутствовать. Например, у элемента Кнопка отсутствует параметр Цвет фона, а для Группы не задаётся параметр Выравнивание по вертикали, поскольку название группы всегда расположено на уровне верхней границы. Следует заметить, что при задании параметров конкретного элемента управления в диалоге параметров будут доступны только его параметры.

Также некоторые элементы управления обладают характерными, свойственными только им, параметрами:

Рамка:

Тип рамки: рамка или прямоугольник.

Редактор:

•Многострочный редактор – применяется только для текстовых переменных. Разрешает ввод нескольких строк.

•Показывать выражение. Данный параметр влияет на работу с пользовательским диалогом при использовании переменных. Обычно, если при вставке фрагмента в сборку в поле ввода элемента управления назначается связь с переменной сборки или вводится выражение, то имя переменной сборки (выражение) в диалоге не показывается. Данная опция включает отображение переменных в полях диалогов. При этом рядом с полем ввода отображается значение переменной сборки или выражения.

•Только чтение. При включении данного флажка редактор будет работать в режиме «только чтение», т.е. в поле редактора будет отражаться значение связанной с ним переменной, но изменить это значение будет нельзя.

Комбинированный список:

•Редактирование – параметр задаёт возможность прямого ввода значения переменной без выбора из списка.

•Показывать выражение. Аналогично такому же параметру элемента управления Редактор.

Переключатель (Да/Нет):

•Включено – значение, которое присваивается переменной, когда флаг переключателя установлен;

•Выключено – значение, которое присваивается переменной при выключенном переключателе.

Переключатель:

•Включено - значение, которое присваивается переменной, когда флаг переключателя установлен.В дальнейшем при описании элемента управления будут указываться только те параметры, которые являются характерными для данного элемента.
