Параметры графика

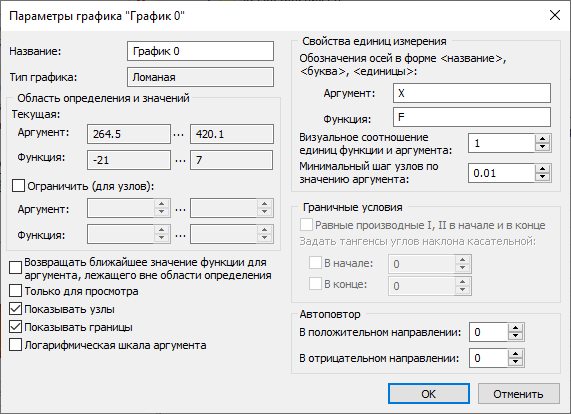

Диалог с описательными и определяющими свойствами графика можно вызвать нажатием кнопки Параметры в окне списка графиков текущего документа.

В верхней части отображаются имя графика и его тип. Имя графика здесь можно изменить. Тип графика задается при создании и впоследствии не меняется.

В группе параметров Свойства единиц измерения можно задать следующие свойства графика:

•подписи для координатных осей графика – в полях Аргумент и Функция;

•параметр Визуальное соотношение единиц функции и аргумента определяет масштаб единиц одной оси относительно другой при прорисовке графика. Используется для настройки изображения, когда нужно установить раздельное масштабирование по осям. В редакторе графиков эту величину можно установить автоматически (см. ниже);

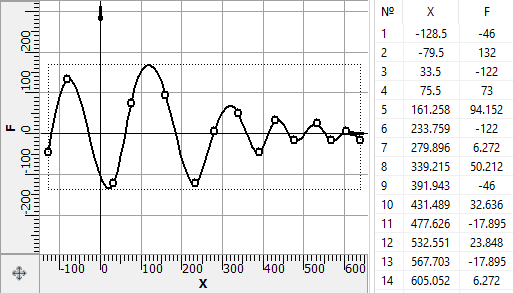

 Визуальное соотношение единиц функции и аргумента = 1

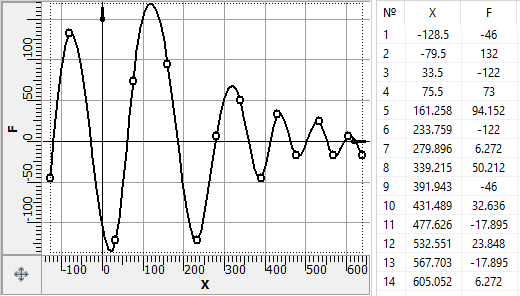

 Визуальное соотношение единиц функции и аргумента = 2

•параметр Минимальный шаг узлов по значению аргумента определяет минимально допустимую разницу координат по оси X между двумя соседними узлами графика.

В группе параметров Область определения и значений отображается информация по границам для данного графика на текущий момент. Также можно специально ограничить область определения и область значений графика. При включении ограничений система не позволит создавать точки за пределами ограничений. По умолчанию пределы не ограничены.

В группе параметров Граничные условия определяются условия для окончаний линии графика. Данные параметры могут использоваться только для типа графика «гладкая кривая». Можно задать тангенс угла наклона для направления кривой в начале и в конце графика. Также можно задать равенство первых и вторых производных в начале и в конце графика. Это граничное условие позволяет добиться плавного перехода между копиями при циклическом повторе оригинального участка графика.

Опция Возвращать ближайшее значение функции для аргумента, лежащего вне области определения позволяет использовать график для любых значений аргумента, в том числе и находящихся вне существующей области значений. Параметр применяется для работы с использованием функции graph(ИМЯ ГРАФИКА, ЗНАЧЕНИЕ АРГУМЕНТА) редактора переменных.

Опция Только для просмотра запрещает изменять свойства и координаты точек графика.

Опция Показывать узлы разрешает отображение узлов функции графика.

Опция Показывать границы включает графическое отображение границ области определения и области значений (фактических) для данного графика. Границы графика показываются в виде пунктирной рамки.

Опция Логарифмическая шкала аргумента задаёт логарифмический масштаб  по оси аргумента графика.

Группа параметров Автоповтор задаёт циклическое повторение оригинального участка графика в обоих направлениях. При повторе в положительном направлении каждая копия оригинального участка начальной точкой достраивается в последнюю точку графика, и наоборот – в отрицательном направлении.
