Редактор графиков

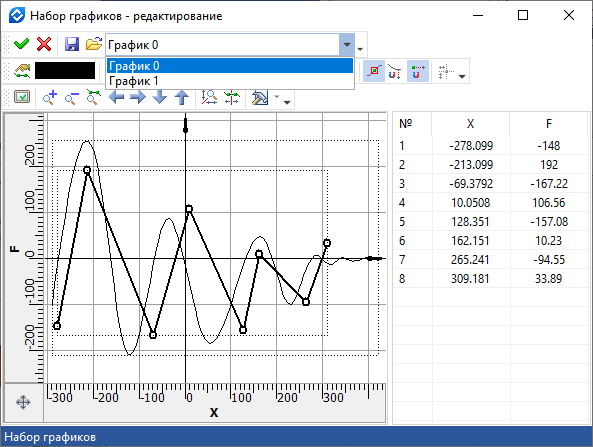

Редактирование графиков осуществляется в специальном редакторе графиков. Вызов редактора осуществляется выбором нужного графика в окне Графики и нажатием кнопки Редактировать, или двойным кликом по строке графика. Для одновременного редактирования нескольких графиков нужно выбрать их в менеджере графиков при помощи <Shift> и также использовать кнопку Редактировать. Все графики одновременно отобразятся в редакторе. При этом один из них будет активным и доступным для редактирования. Для переключения между графиками используется элемент управления (выпадающий список) с именами графиков.

Основную часть окна редактора занимает рабочее поле, в котором отображаются графики. Рабочее поле для удобства разлиновано автоматически масштабируемой координатной сеткой. Перемещение и масштабирование изображения осуществляется при помощи колеса мыши – так же, как при черчении в T-FLEX CAD.

По краям рабочего поля отображается координатная линейка. Этой линейкой можно пользоваться так же, как и в окне чертежа T-FLEX CAD – для перемещения и масштабирования изображения. Редактор графиков допускает раздельное масштабирование по координатным осям. Раздельное масштабирование производится при помощи линейки при включении соответствующего режима в свойствах графика или пиктограммой на панели инструментов Вид редактора. Установленное отношение единиц координатных осей автоматически записывается в свойства графика.

Нажатие на рабочем поле создаёт новую точку графика. Все точки объединяются кривой заданного типа (ломаной или сплайном). Для удобства пользователя в статусной строке в правом нижнем углу редактора графиков отображаются координаты текущего положения курсора.

Справа от рабочего поля расположена таблица координат точек графика. Координаты точек можно редактировать прямо в этой таблице. Начать редактировать координаты можно после нажатия в нужное поле таблицы. Для ввода изменений нужно нажать <Enter> или перевести фокус ввода в другое окно. Редактируемая (выбранная) точка графика подсвечивается. Чтобы выбрать несколько точек, нужно использовать клавиши <Shift> или <Ctrl>.

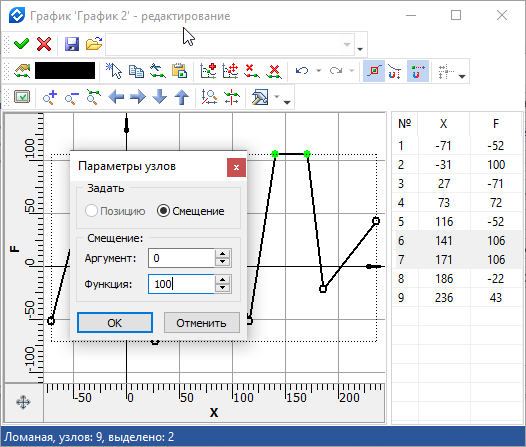

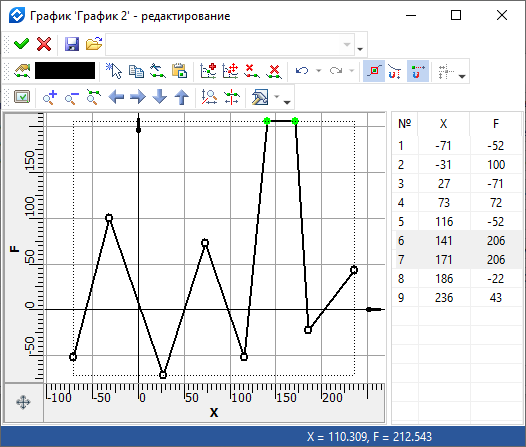

Изменять положение точки графика можно при помощи курсора, хватая за точку при помощи , и перетаскивая её на новое место. При в точку графика появляется специальный диалог для коррекции координат точки. Здесь можно ввести абсолютные координаты точки (положение переключателя позиция) или задать смещение координат относительно текущего положения точки (положение переключателя смещение). Если при было предварительно выбрано несколько точек (например, в таблице координат), то можно задавать только смещение. Этим удобно пользоваться, если нужно подвинуть участок графика на заданное расстояние (см. пример ниже).

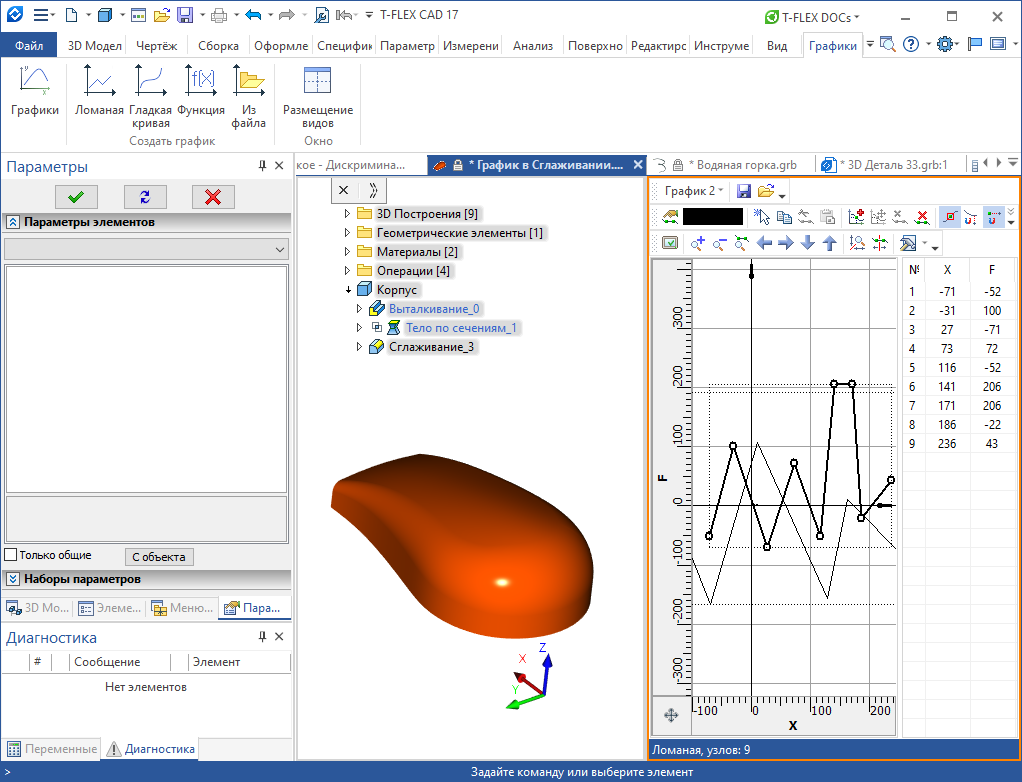

Редактор графиков в окне вида

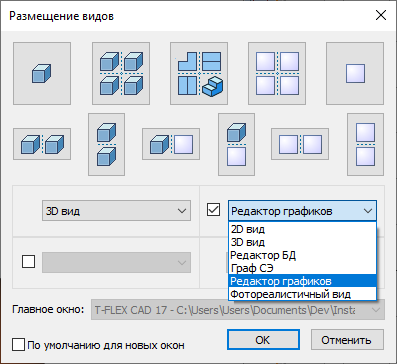

При помощи команды Размещение видов редактор графиков можно разместить в отдельном окне вида. При работе с графиком будет автоматически активирована специальная вкладка Ленты Графики.
