Графики |

|
Графики |
|
В системе T-FLEX CAD имеется особый тип объекта - График. График представляет собой функцию из набора точек в собственной двумерной системе координат, соединённых ломаной или гладкой кривой. Этот универсальный инструмент предназначен для задания зависимостей различного рода, например, для задания переменной нагрузки в модулях Анализа или создания параметрической зависимости на основе массива чисел из какой-либо базы данных. Также графики используются для хранения и отображения результатов анализа движения. В редакторе переменных графики можно использовать для получения значений, задаваемых ими.
Создание и редактирование графиков
Графики можно создавать несколькими способами - с помощью использования окна Графики и непосредственно из операций, где предусматривается задание графиков, например, в графическом виде также можно задавать законы масштабирования или кручения в операции По траектории, в свойствах эквидистантного 3D пути для задания отступа эквидистанты, в операции Сглаживание рёбер для задания переменного радиуса.
Графики создаются и хранятся в документе вместе с чертежом и 3D моделью.

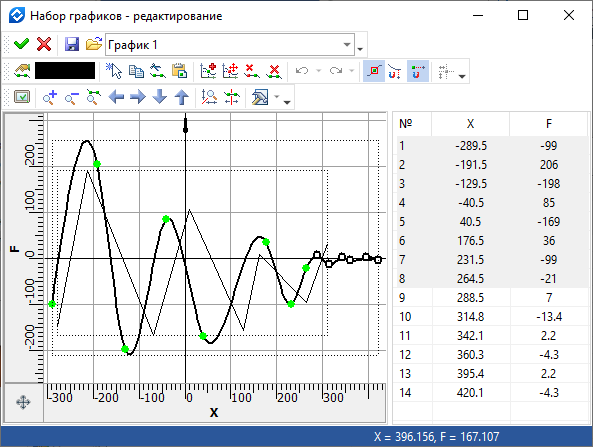

Для создания и редактирования графиков в системе имеется специальный редактор.
Он позволяет работать с массивом точек и их координатами, имеет возможность множественного выбора, работы с буфером обмена (копирования/вставки), отмены/повтора действий, управления раздельными масштабами по осям, перетаскивания точек и т.д.
Кроме этого, графики можно использовать в динамических расчётах, используя редактор переменных.
Для этого должен быть установлен модуль анализа движения.
В модуле Анализ движения графики используются в нескольких случаях:
1. Для отображения результата динамического расчёта – для записи изменяющихся во времени координат, сил, моментов и т.д.
2. Для задания переменных нагрузок, пружин.
Готовый график можно использовать в редакторе переменных для дальнейших расчётов, считывая значения его функции в редакторе переменных при помощи выражения graph (имя графика, значение аргумента).
За более подробной информацией обращайтесь к справке по динамическим расчётам.
Основные темы в этом разделе:
