Контекстное меню библиотечного файла

Помимо общих команд, контекстное меню файлов в окне Меню документов содержит следующие команды:

Копировать полный путь к файлу

Копирует путь к выбранному файлу в буфер обмена.

Открыть

Позволяет открыть выбранный файл в T-FLEX CAD.

Вставить как картинку

Запускает команду Картинка и вставляет выбранный файл в качестве картинки в текущий открытый документ.

Вставить как фрагмент

Позволяет вставить выбранный файл в качестве фрагмента в текущий открытый документ. В зависимости от того, какой вид 3D или 2D активен в текущем документе, запускает команду Фрагмент или 3D фрагмент.

Имя библиотеки может быть использовано в командах, добавляющих внешние файлы внутрь документа T-FLEX – Фрагмент, Картинка, 3D фрагмент. Например, если чертёж фрагмента fragment.grb хранится на диске в папке C:\TFW32\LIB\FRAG, и при этом существует библиотека Детали, ссылающаяся на эту папку, то при вставке фрагмента система будет использовать следующее имя - <Детали>fragment. Такой метод удобен не только тем, что заменяет длинный и не всегда удобный путь на более подходящее название, но и тем, что при переносе документов с на другой диск или компьютер пути к файлам фрагментов не нарушатся. Достаточно лишь подключить конфигурацию библиотек.

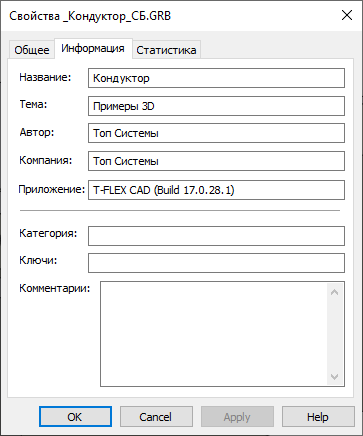

Свойства

Команда вызывает диалоговое окно свойств выделенного файла.

Для того чтобы информация о чертеже выводилась полностью, необходимо заполнить информационные поля в команде Свойства. Для того чтобы в окне предварительного просмотра появилось изображение, его необходимо предварительно создать с помощью команды Просмотр.
