Экспорт/импорт файлов в T-FLEX DOCs

В режиме интеграции в T‑FLEX CAD доступны функции экспорта в T‑FLEX DOCs и импорта из T‑FLEX DOCs файлов в форматах сторонних приложений.

Экспорт в DOCs

Команда позволяет сохранить текущий документ T-FLEX CAD в справочник Файлы T-FLEX DOCs в стороннем формате.

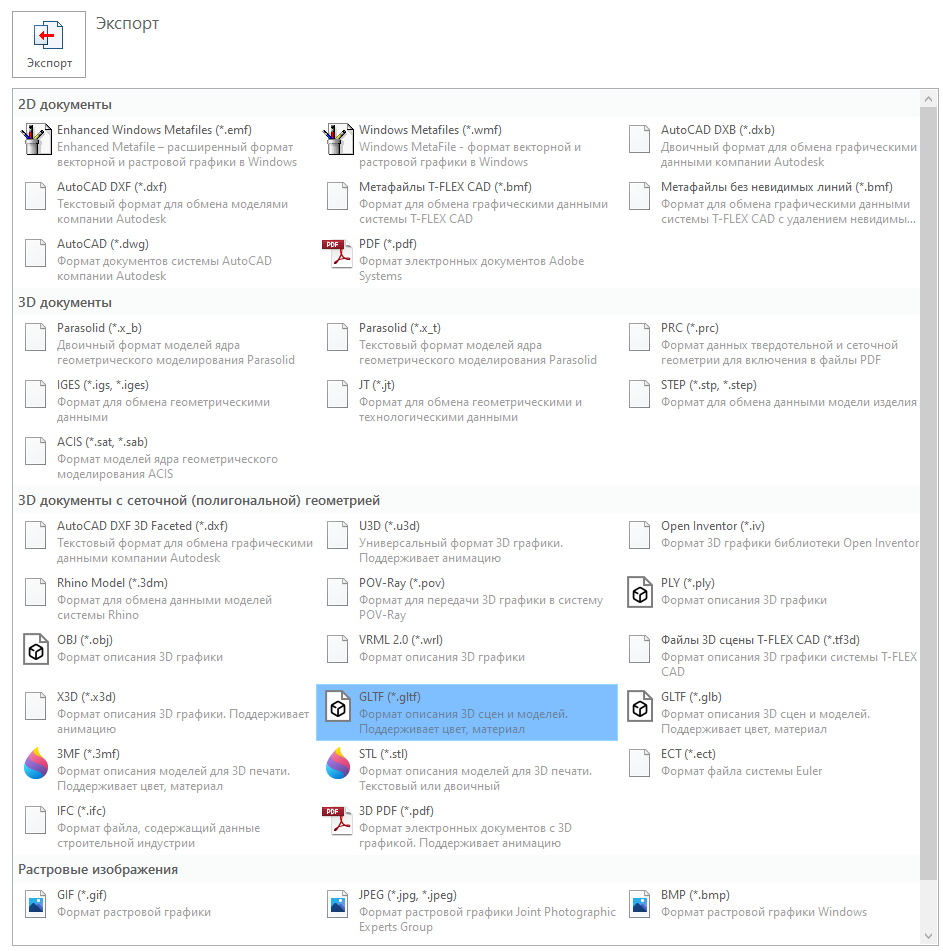

После вызова команды откроется список форматов, доступных для экспорта, аналогичный списку, отображаемому при экспорте вне режима интеграции с DOCs. Выберите нужный формат двойным нажатием .

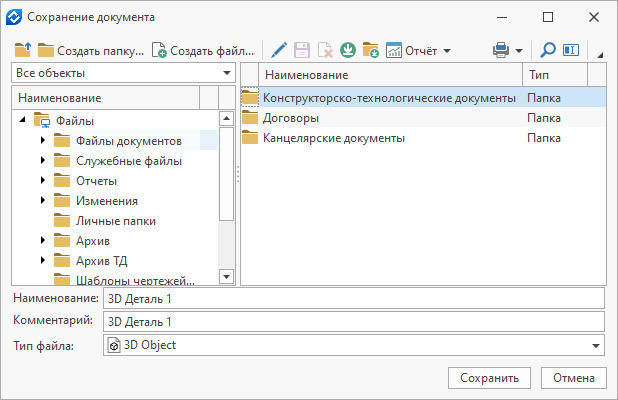

Откроется окно справочника Файлы, где надо указать папку для сохранения экспортируемого файла.

В нижней части окна доступны следующие поля:

•Наименование
В это поле вводится имя файла, создаваемого в результате экспорта. По умолчанию имя совпадает с именем исходного файла T-FLEX CAD.

•Комментарий
В это поле вводится дополнительная информация, которую потом можно будет увидеть в поле Комментарий в свойствах файла.

•Тип файла
В этом поле можно сменить формат экспорта.

После нажатия кнопки Сохранить в служебном окне параметров станут доступными параметры экспорта. Набор параметров зависит от выбранного формата. При экспорте в DOCs доступны те же параметры, что и при экспорте вне режима интеграции.

Подробную информацию о параметрах экспорта для каждого формата можно найти в разделе Экспорт чертежей и моделей.

Импорт из DOCs

Команда позволяет импортировать в текущий документ T-FLEX CAD данные из файла стороннего формата, сохранённого в T-FLEX DOCs.

Для импорта в новый документ используйте команду Открыть из T-FLEX DOCs.

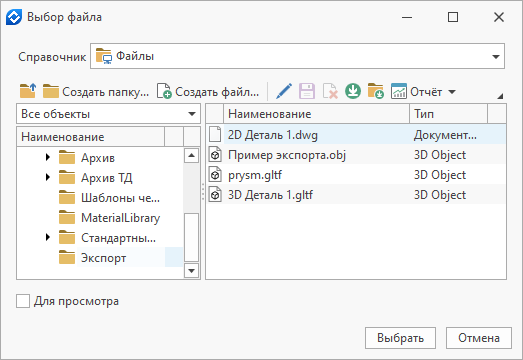

После вызова команды появляется окно, в котором необходимо выбрать импортируемый файл.

По умолчанию файлы выбираются из справочника Файлы. В верхней части окна находится выпадающий список Справочник, в котором доступны следующие пункты:

•Добавить...
Открывает окно выбора справочника для добавления в список. Следует выбирать только те справочники, объекты которых имеют связи с объектами справочника Файлы. В результате выбора объекта из такого справочника импортируется связанный с ним файл, хранящийся в справочнике Файлы. При выборе других справочников выбор объекта будет невозможен, а в окне выбора появится сообщение: "У объекта нет связи на справочник файлов".

Помимо команды Импорт (T-FLEX DOCs) данное окно также используется другими командами. Содержимое списка справочников совпадает для всех команд.

•Очистить...
Удаляет из списка все справочники, добавленные пользователем вручную.

После выбора импортируемого файла открывается окно параметров импорта. Набор параметров зависит от выбранного формата. При импорте из DOCs доступны те же параметры, что и при импорте вне режима интеграции.

Подробную информацию о параметрах импорта для каждого формата можно найти в разделе Импорт чертежей и моделей.
