Работа с файлами T-FLEX DOCs

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов чертежей и 3D-моделей единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника Электронная структура изделий. Это обеспечивает целостность и актуальность конструкторских данных.

Можно открыть файл из DOCs, сохранить файл в DOCs и просмотреть свойства, заданные в DOCs для файла.

Открыть файл из T-FLEX DOCs

Открыть файл T-FLEX CAD, хранящийся в справочнике T‑FLEX DOCs Файлы, можно следующими способами:

Перетягивание

Зажмите на объекте, связанном с файлом CAD, в окне любого справочника, и, удерживая , переместите курсор в любую часть главного окна T‑FLEX CAD, кроме окна чертежа, 3D сцены и текущего справочника, после чего отпустите . Появится окно в котором доступны следующие Параметры открытия документа:

•Тип загрузки документа:

oПо умолчанию
Загружается дерево модели, опорная геометрия и сеточное представление тел. Сеточное представление позволяет снизить нагрузку на систему, но используется только для визуализации.  Полноценное твердотельное представление, требующее больших ресурсов системы будет подгружаться автоматически по мере необходимости в процессе редактирования документа.

oПолная
Загружается дерево модели, опорная геометрия, сетки и твёрдые тела.

oМинимальная
Загружается дерево, опорная геометрия, а также сеточное представление только тел, созданных в данном документе. Тела фрагментов не отображаются в 3D сцене.

•Взять файл на редактирование
При установленном флаге файл будет открыт для редактирования, при снятом - только для чтения. Если файл уже взят на редактирование, данный флаг будет заблокирован в установленном состоянии.

•Синхронизировать фрагменты с T-FLEX DOCs
Если открываемый файл содержит сборку, структура которой сохранена в справочнике Электронная структура изделий, то при установленном флаге структура сборки в файле будет автоматически приведена в соответствие со структурой изделия DOCs.

Установите желаемые параметры и нажмите кнопку Открыть. Будет открыт файл T-FLEX CAD, связанный с выбранным объектом.

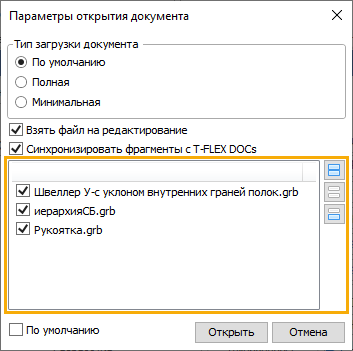

Если выбран объект, с которым связано более одного файла, то в окне Параметры открытия документа помимо вышеописанных элементов управления будет доступен список связанных файлов.

У каждого файла в списке есть свой флаг. После нажатия кнопки Открыть будут открыты те файлы, флаги которых установлены. Флаги можно снимать и устанавливать как поодиночке, нажимая непосредственно на каждом флаге, так и с помощью кнопок, расположенных справа от списка: Выбрать всё, Снять выбор, Инвертировать выбор.

Двойной клик

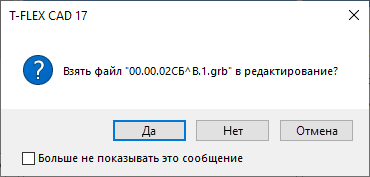

Дважды нажмите на файле в окне справочника Файлы. Если файл не взят в редактирование, то система спросит, хотите ли вы взять файл в редактирование. После ответа появится окно параметров открытия документа, описанное выше. В зависимости от ответа на предыдущий вопрос, флаг Взять на редактирование будет снят или установлен.

Команда Открыть в редактирование

Данная команда доступна в контекстном меню элементов справочника Электронная структура изделия. Она берёт объект на редактирование, и открывает файл объекта в T-FLEX CAD. При открытии таким способом отображается окно параметров открытия документа.

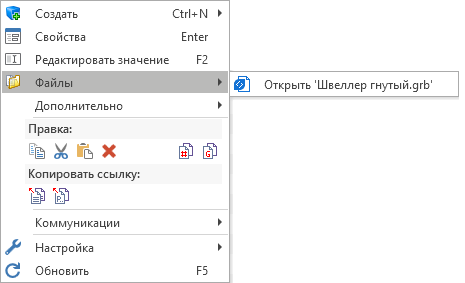

Пункт Файлы в контекстном меню

Список файлов, прикреплённых к объекту какого-либо справочника DOCs, отображается при наведении курсора на пункт Файлы в контекстном меню объекта. Нажав на файл в списке, можно его открыть. При открытии таким способом отображается окно параметров открытия документа.

Команда Открыть из T-FLEX DOCs

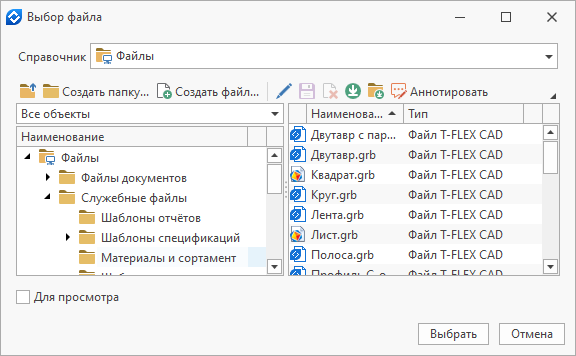

После вызова команды появляется окно, в котором необходимо выбрать файл для открытия.

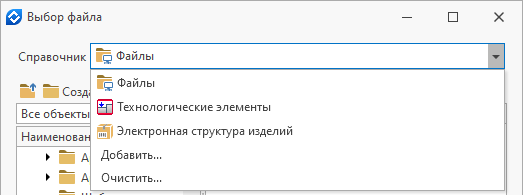

По умолчанию файлы выбираются из справочника Файлы. В верхней части окна находится выпадающий список Справочник, в котором доступны следующие пункты:

•Добавить...
Открывает окно выбора справочника для добавления в список. Следует выбирать только те справочники, объекты которых имеют связи с объектами справочника Файлы. В результате выбора объекта из такого справочника открывается связанный с ним файл, хранящийся в справочнике Файлы. При выборе других справочников выбор объекта будет невозможен, а в окне выбора появится сообщение: "У объекта нет связи на справочник файлов".

Помимо команды Открыть из T-FLEX DOCs данное окно также используется другими командами. Содержимое списка справочников совпадает для всех команд.

•Очистить...
Удаляет из списка все справочники, добавленные пользователем вручную.

Команда позволяет выбирать как файлы T-FLEX CAD, так и файлы сторонних форматов, импорт из которых поддерживается T-FLEX CAD.

Выберите желаемый файл и нажмите кнопку Выбрать. Система спросит, хотите ли вы взять файл в редактирование. При выборе файла T-FLEX CAD в зависимости от ответа, он будет открыт для чтения или для редактирования. При выборе файла стороннего формата содержимое выбранного файла будет импортировано в новый документ.

Для импорта данных из файлов сторонних форматов в текущий документ используйте команду Импорт (T‑FLEX DOCs).

Сохранить файл в T-FLEX DOCs

Любые локальные файлы или всё содержимое любой локальной папки можно импортировать в T-FLEX DOCs с помощью команд Импортировать файл и Импортировать папку, доступных в окне справочника Файлы в контекстном меню элементов и на панели инструментов.

При сохранении состава изделия в DOCs файлы всех объектов состава автоматически сохраняются в DOCs и связываются с создаваемыми объектами справочника Электронная структура изделия.

Если файл открыт в T-FLEX CAD из T-FLEX DOCs для редактирования, то сохранить внесённые в него изменения можно с помощью обычной команды сохранения документа - Сохранить . Если файл имеет связанный объект в справочнике Электронная структура изделий, то при сохранении откроется окно сохранения структуры изделия, в котором будут показаны изменения структуры, вызванные изменением текущего файла.

Подробная информация о сохранении структуры изделия доступна в главе Сохранение состава изделия в T-FLEX DOCs.

Если открытый файл сохранён в справочник, поддерживающий отслеживание истории изменений объектов (к таким в частности относится справочник Файлы, используемый для сохранения файлов по умолчанию), то после сохранения изменений их можно будет применить или отменить.

Подробная информация об отслеживании истории изменений объектов DOCs доступна в главе Применение внесённых изменений в T-FLEX DOCs и в справке DOCs.

Если файл открыт в T-FLEX CAD из T-FLEX DOCs только для чтения, то при применении команды Сохранить изменения не будут сохранены. В таком случает изменения можно сохранить только в другой файл DOCs с помощью команды Сохранить в T-FLEX DOCs или в локальный файл с помощью команды Сохранить как.



Текущий документ T‑FLEX CAD можно сохранить как новый файл в справочник T‑FLEX DOCs Файлы с помощью следующей команды:

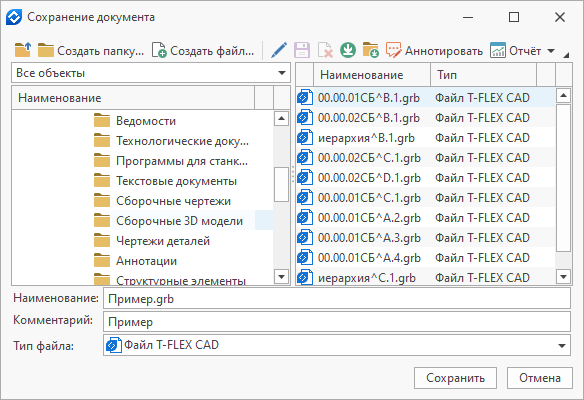

После вызова команды откроется окно справочника Файлы, где надо указать папку для сохранения файла.

В нижней части окна доступны следующие поля:

•Наименование
В это поле вводится имя создаваемого файла.

•Комментарий
В это поле вводится дополнительная информация, которую потом можно будет увидеть в поле Комментарий в свойствах файла.

•Тип файла
В этом поле отображается тип файла. В данном случае его нельзя сменить. Для сохранения в форматах других систем используйте команду Экспорт (T-FLEX DOCs).

Свойства файла T-FLEX DOCs

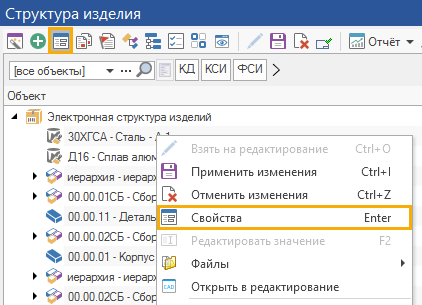

Окно свойства файла или любого другого объекта, сохранённого в DOCs можно вызвать с помощью команды Свойства, доступной в контекстном меню объекта в окнах DOCs. Содержимое окна свойств зависит от типа объекта. Клавиша <Enter> вызывает данную команду только в окнах DOCs, кроме окна справочника Файлы

В справочнике Электронная структура изделий также доступна панель свойств, вызываемая нажатием кнопки Свойства на панели инструментов. Содержимое панели свойств идентично содержимому окна свойств. При этом, в отличие от окна, панель не блокирует работу с другими окнами, а её содержимое автоматически обновляется в зависимости от выбранного объекта.

Окно свойств, заданных в T-FLEX DOCs для файла, открытого в данный момент в T-FLEX CAD, можно вызвать с помощью следующей команды:

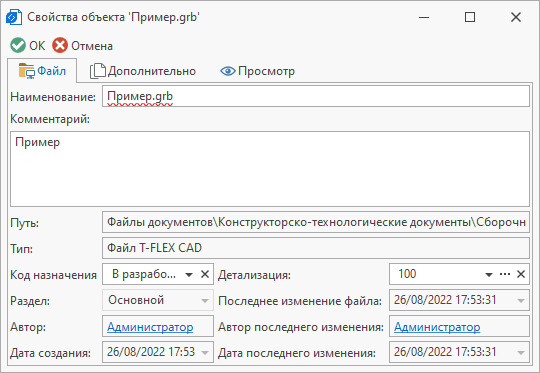

Команды вызывает окно следующего вида:

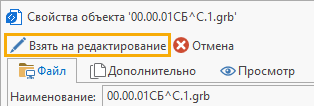

Если файл открыт только для чтения, то в верхней части окна будет доступна команда Взять на редактирование.

Подробная информация о свойствах различных объектов в T-FLEX DOCs доступна в справке T-FLEX DOCs.
