Работа с пользовательскими библиотеками T-FLEX DOCs

Стандартные библиотеки T‑FLEX CAD не могут быть использованы в режиме интеграции, так как в этом случае последующий перенос данных в T‑FLEX DOCs будет некорректным. Однако, на основе библиотеки T‑FLEX CAD можно создать общую библиотеку, обеспечивающую взаимосвязь двух систем.

Использование единой корпоративной библиотеки всеми пользователями также обеспечивает уникальность применяемых библиотечных элементов.

Сначала необходимо импортировать библиотеку CAD в DOCs, после чего её можно будет подключить к CAD для последующего использования.

Библиотека, импортированная в DOCs не имеет связи с исходной библиотекой CAD, т.е. последующие изменения исходной библиотеки CAD не будут отражаться на содержимом библиотеки DOCs и наоборот.

Импорт библиотеки T-FLEX CAD в T-FLEX DOCs

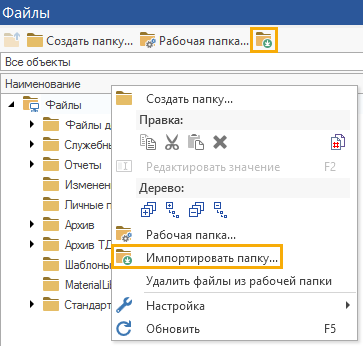

В окне справочника Файлы выберите в дереве папку, в которую будет добавлена библиотека, и затем вызовите из панели инструментов или из контекстного меню команду Импортировать папку.

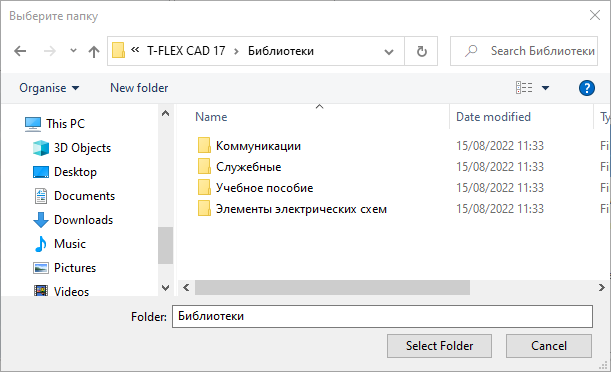

В появившемся окне Проводника Windows укажите путь к папке библиотеки T-FLEX CAD и нажмите кнопку Выбрать папку.

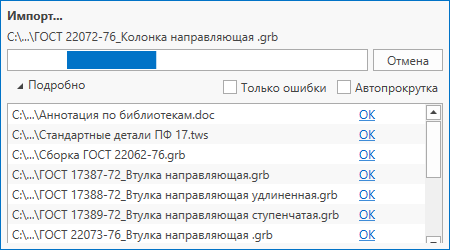

Дождитесь окончания импорта. В процессе импорта показывается окно, отображающее прогресс импорта.

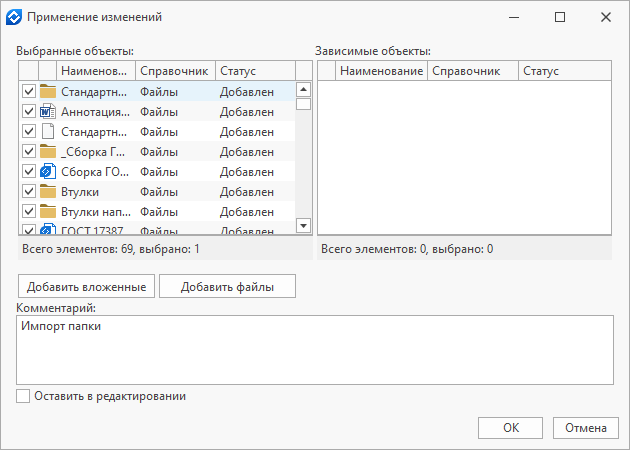

По окончании импорта появится окно применения изменений, в котором необходимо нажать ОК. Опционально можно добавить дополнительные комментарии.

Подключение библиотеки T-FLEX DOCs к T-FLEX CAD

Библиотека, импортированная в DOCs, подключается к CAD c помощью следующей команды:

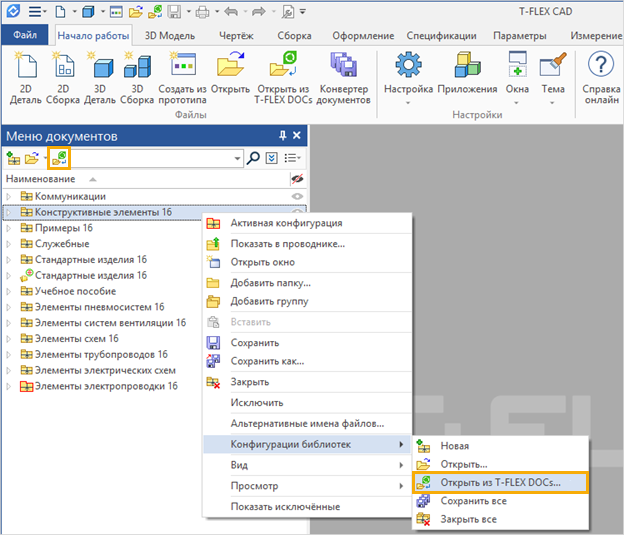

Эту команду также можно вызвать из панели инструментов или из контекстного меню в служебном окне T‑FLEX CAD Меню документов:

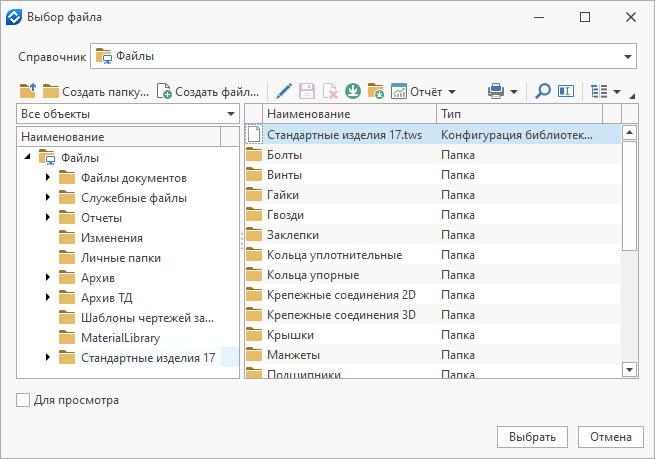

В открывшемся окне выберите из импортированной папки T-FLEX DOCs файл конфигурации библиотеки (формата .tws).

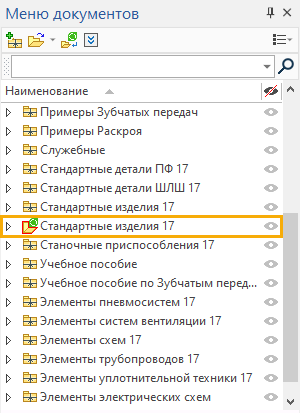

В результате импортированная в T‑FLEX DOCs библиотека будет подключена к T‑FLEX CAD и отобразится в служебном окне Меню документов. Библиотеки, связанные с T‑FLEX DOCs, обозначаются иконкой .

Пользователь также может подключить к T‑FLEX CAD не всю библиотеку, а отдельные её элементы. В таком случае при подключении библиотеки вместо выбора файла конфигурации библиотеки следует выбрать в справочнике Файлы требуемый файл формата GRB.

Локальные библиотеки T‑FLEX CAD, полностью или частично совпадающие с подключёнными библиотеками T‑FLEX DOCs, рекомендуется закрыть во избежание путаницы.

Использование библиотеки T‑FLEX DOCs аналогично использованию библиотеки T‑FLEX CAD: необходимо перетащить выбранный элемент библиотеки в нужное место рабочей области окна и отредактировать его параметры.

Помимо подключения стандартных библиотек, T‑FLEX DOCs позволяет создавать различные пользовательские библиотеки, например, библиотеку деталей и узлов для заимствования. В режиме интеграции конструктор может использовать эти данные при проектировании изделия, при этом последующий перенос в T‑FLEX DOCs данных из T‑FLEX CAD будет корректным.
