Использование материала T-FLEX DOCs

В T‑FLEX DOCs доступны следующие ключевые справочники материалов:

Марки материалов
Содержит данные о физических и химических свойствах материала независимо от его формы выпуска. Также в данном справочнике каждой марке материала можно назначить необходимый набор параметров отображения, хранящихся в справочнике Визуальные свойства материалов.

Визуальные свойства материалов
Содержит данные о параметрах отображения в CAD моделей, к которым применен материал той или иной марки. Одни и те же свойства могут применяться для разных марок материала.

Сортамент материалов
Содержит данные о формах и размерах в которых материалы доступны к поставке. Один и тот же сортамент может применяться для разных марок материала и наоборот.

Материалы
Содержит полные данные о материалах. Материалы в данном справочнике является сочетанием данных из других справочников (марка материала, сортамент, требования к материалу, требования к сортаменту, технические условия).

Справочники Материалы и Марки материалов могут быть подключены в T-FLEX CAD в качестве библиотек материалов в режиме интеграции. Кроме того, можно подключить в CAD библиотеки материалов, импортированные в справочник DOCs Файлы . В обоих случаях подключенные библиотеки используются одинаковым образом, аналогично стандартным библиотекам материалов CAD.

Кроме того, доступен старый механизм назначения материалов из DOCs.

Также, при сохранении структуры изделия, в DOCs передаются данные об основном материале детали.

Подключение справочников Материалы и Марки материалов в качестве библиотеки материалов CAD

Чтобы подключить справочник Материалы или Марки материалов к T‑FLEX CAD, необходимо вызвать команду Открыть справочник T-FLEX DOCs с помощью кнопки, расположенной в верхней части служебного окна Материалы.

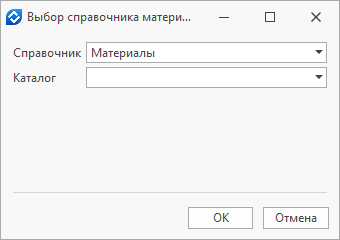

Появится окно, в котором доступны два выпадающих списка:

•Справочник
Здесь следует выбрать, какой из справочников будет подключен - Материалы или Марки материалов.

•Каталог
Если выбранный справочник содержит каталоги, то здесь можно выбрать каталог для подключения. Если оставить это поле пустым, будет подключен весь справочник. В противном случае будет подключен только выбранный каталог.

После нажатия ОК выбранный справочник или каталог будет отображаться в CAD в качестве библиотеки материалов в служебном окне Материалы.

Подключение библиотеки материалов, импортированной в справочник Файлы DOCs, в качестве библиотеки материалов CAD

Библиотеку материалов CAD в формате .mtr можно импортировать в справочник Файлы DOCs.

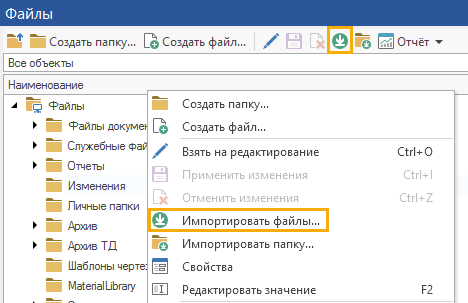

Для импорта отдельных фалов следует в окне справочника Файлы выбрать в дереве папку, в которую будут добавлены файлы, и затем вызвать из панели инструментов или из контекстного меню команду Импортировать файлы:

Далее появится окно проводника Windows, в котором необходимо выбрать файлы для импорта. Укажите путь к нужным файлам, нажмите кнопку Открыть и дождитесь окончания процесса импорта.

Также можно сразу импортировать всё содержимое определённой папки с помощью команды Импортировать папку, как описано в главе Работа с пользовательскими библиотеками.

По окончании импорта, чтобы подключить импортированный файл к T‑FLEX CAD, необходимо вызвать команду Открыть библиотеку из T-FLEX DOCs с помощью кнопки, расположенной в верхней части служебного окна Материалы.

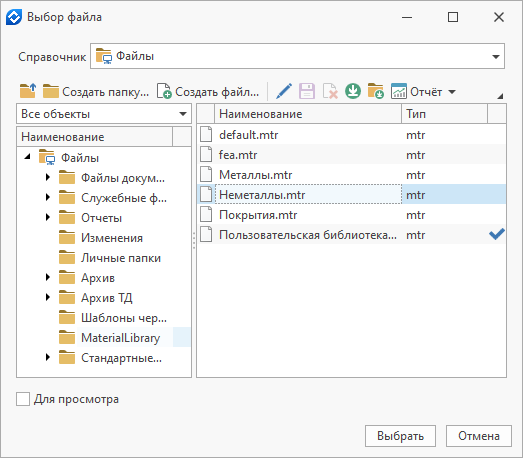

Далее появится окно выбора файла из справочника Файлы. Укажите импортированный файл библиотеки материалов в формате .mtr и нажмите Выбрать.

Выбранная библиотека будет отображаться в CAD служебном окне Материалы.

Использование библиотек материалов CAD, подключенных из DOCs

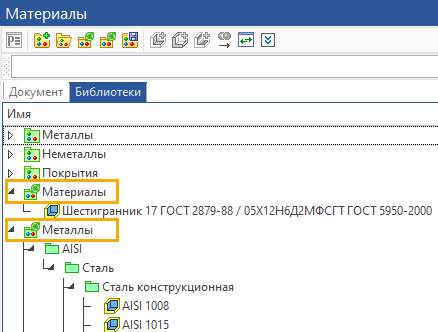

Библиотеки материалов, подключенные из DOCs вышеописанными способами, обозначаются в CAD иконкой .

Одноимённые библиотеки материалов T‑FLEX CAD рекомендуется закрыть во избежание путаницы.

Материалы из этих библиотек используются так же, как и при работе со стандартными библиотеками материалов CAD.

Подробная информация о работе с материалами в T-FLEX CAD доступна в разделе Материалы.

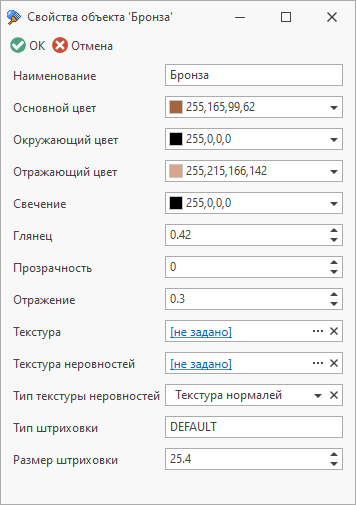

Если для материала в T‑FLEX DOCs заданы визуальные свойства из справочника Визуальные свойства материалов, они будут использованы для его отображения в T‑FLEX CAD. В числе прочих параметров при необходимости могут быть указаны и параметры текстуры, а также параметры штриховки, изображающей данный материал на сечениях детали.

Передача материала из CAD в DOCs при сохранении структуры изделия

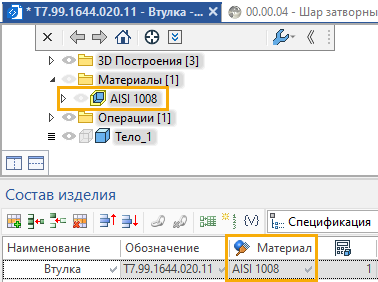

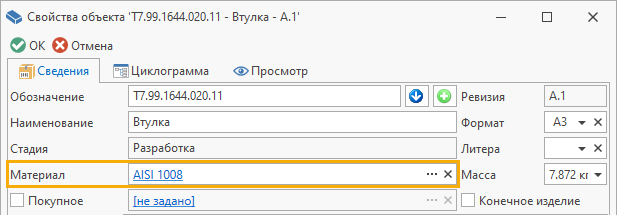

Сведения о материале, который задан как основной, при сохранении состава изделия T-FLEX CAD в качестве структуры изделия в T‑FLEX DOCs попадают в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs Электронная структура изделий.

Если в качестве основного материала детали используется материал из библиотеки T‑FLEX CAD, то при сохранении структуры изделия в T‑FLEX DOCs такой материал будет создан в справочнике Материалы, но при этом заполняется только поле Сводное наименование.

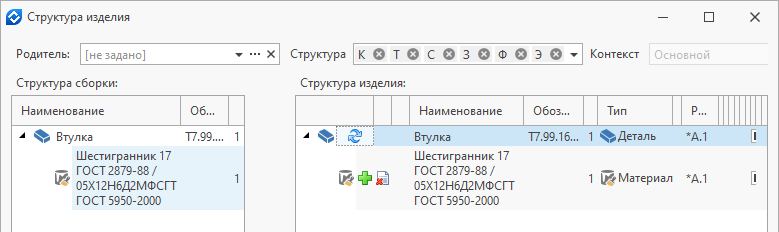

При добавлении материала в структуру изделия он отображается в качестве дочернего объекта детали.

Команда Материал T-FLEX DOCs

Также, назначить для детали в T-FLEX CAD материал из T‑FLEX DOCs можно с помощью команды:

Данный способ используется только для совместимости с предыдущими версиями T‑FLEX DOCs.

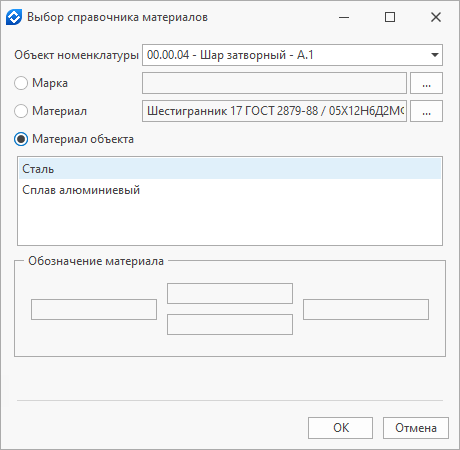

После вызова команды появляется окно, в котором доступны следующие элементы управления:

Объект номенклатуры
Выбор записи структуры изделия, которой будет назначен материал. В списке доступны все записи структуры изделия DOCs текущего документа, которые не ассоциированы с другими документами. Если у документа нет структуры, сохранённой в DOCs, то выбор Объекта номенклатуры, а следовательно и материала, будет недоступен.

Марка
Поле для выбора материала из справочника Марки материалов.

Материал
Поле для выбора материала из справочника Материалы.

Материал объекта

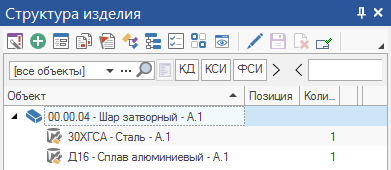

Если в структуре изделия DOCs у выбранного выше Объекта номенклатуры есть дочерние элементы типа Материал, то в данном списке можно будет выбрать один из этих материалов.

Обозначение материала
В зависимости от материала, выбранного в одном полей выше, здесь будет показано сводное обозначение выбранного материала.

Данное поле формируется автоматически и не подлежит ручному редактированию.
