3D Ось

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

3DPathAxis

3D Модель > Построения > 3D ось

Чертёж > 3D Модель > 3D ось

Сборка > Построения > 3D ось

Листовой металл (3D) > Построения > 3D ось

Поверхности > Построения > 3D ось

Сварка > Построения > 3D ось

Примитив > Построения > 3D ось

Опорная геометрия > 3D путь > 3D ось

Клавиатура

Текстовое меню

<3PX>

Построения > 3D ось

Автоменю команды 3DPath20x20 <3PA> 3D путь

<X>

Ось

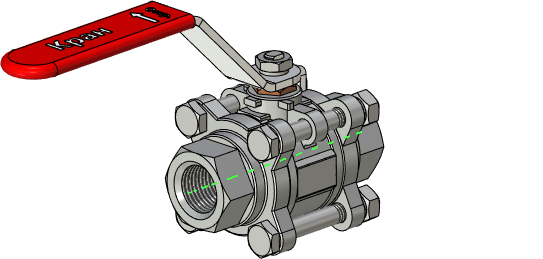

Команда предназначена для создания 3D осей на основе поверхностей вращения и рёбер. Созданные таким образом оси сохраняют ассоциативную связь с исходными элементами.

3DAxisGeneral1

Основные сведения и возможности

Данная команда позволяет создавать прямолинейные оси на основе поверхностей вращения (цилиндрических, конических, тороидальных), а также круговых рёбер. В качестве дополнительных элементов для задания габаритов создаваемой оси, можно выбрать любые другие элементы модели.

Объект 3D ось обладает следующими возможностями для использования:

в качестве оси вращения или элемента направления при создании различных операций (выталкивания, вращения, массива и т.п.);

в качестве объекта для простановки 3D размеров (между осями, от оси до плоскости, ребра и т.п.).

Любой 3D путь или трассу можно преобразовать в объект 3D ось при помощи команды контекстного меню Преобразовать в ось или поставив галочку напротив соответствующего параметра в диалоговом окне параметров

3DAxisGeneral23DAxisGeneral3

3D ось автоматически создаётся на основе осевых линий изображения или эскиза рабочих плоскостей и проекций.

3DAxisGeneral43DAxisGeneral5

Также 3D ось может использоваться в качестве объекта для проецирования.

Создание 3D оси

Вызываем команду 3D ось.

Выбор элемента, на основе которого будет создана 3D ось, осуществляется при помощи опции автоменю:

3DAxis

<M>

Основной элемент

Данная опция становится активной сразу при входе в команду. Она содержит список фильтров выбора 3D элементов, которые можно использовать в качестве основы для создания 3D оси. При выборе элементов следует обращать внимание на активные фильтры. О работе с данными фильтрами подробнее написано в главе «Основные принципы и понятия 3D моделирования в T‑FLEX CAD».

Для задания основного элемента необходимо в 3D окне подвести курсор к нужному объекту. Указанный объект будет подсвечен, у курсора появится подсказка с его названием. Для выбора необходимо нажать mouse left. Отмена выбора основного элемента, осуществляется кнопкой Очистить clip0015 в соответствующем списке в окне параметров либо нажатием mouse right.

В качестве пределов 3D оси используются перпендикуляры, опущенные из крайних точек выбранного элемента на ось. Если в качестве основного элемента выбрано круговое ребро, то создаётся 3D ось нулевой длины, увеличенная c обоих концов в соответствии со значением параметра Вылет.

3DAxisGeneral6

Чтобы продлить 3D ось с одной или двух сторон, необходимо выбрать дополнительные элементы, определяющие габариты этой оси, воспользовавшись следующей опцией автоменю:

3DAxisAdd

<G>

Дополнительные элементы

Выбранные элементы будут автоматически добавлены в соответствующий список в окне параметров. Для редактирования списка дополнительных элементов используются кнопки:Развернуть MenuDown, Свернуть MenuUp, Удалить элемент из списка clip0014, Очистить clip0015.

В этом случае пределами 3D оси будут выступать перпендикуляры, опущенные из крайних точек дополнительных элементов на ось, с учётом значения параметра Вылет.

3DAxisGeneral7

По умолчанию единицами измерения параметра Вылет являются миллиметры. При необходимости изменить единицы измерения, нужно нажать на соответствующую иконку и выбрать из выпадающего списка требуемые.

3DAxisGeneral8
