3D узел в центре масс

Вызов команды:

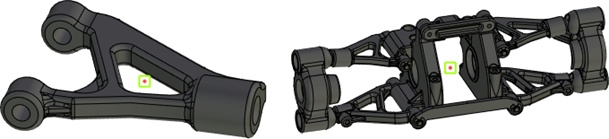

Данный способ предполагает создание 3D узла в центре масс выбранных элементов (3D профили, операции, грани, рёбра, циклы, 3D пути, рабочие поверхности). При определении массы твёрдых тел учитываются характеристики их материалов.

После активации данного способа создания 3D узла необходимо исходные элементы, в центре масс которых вы хотите создать узел. Выбор осуществляется в 3D сцене (с помощью ) либо в дереве модели. Для выбора доступны твёрдые тела, поверхности, элементы проволочной геометрии.

Все выбранные объекты отображаются в виде списка в разделе В центре масс окна параметров. Управление списком осуществляется при помощи кнопок Развернуть, Свернуть, Удалить элемент из списка, Очистить, Выбрать все операции. Текущие абсолютные координаты создаваемого 3D узла (в глобальной системе координат) отображаются в разделе Координаты окна параметров.



Доступны два метода расчета координат узла:

•По геометрическим центрам сечений
Данный метод используется по умолчанию. При его использовании невозможен расчет центра для одновременно выбранных элементов разного типа (твёрдое тело, поверхность, проволочная геометрия). При наличии твёрдых тел в числе выбранных элементы других типов игнорируются. Если выбраны поверхности и элементы проволочной геометрии, последние игнорируются.

Замкнутые 3D профили считаются поверхностями, незамкнутые - проволочной геометрией.

•По центру ограничивающего параллелепипеда
Для использования данного метода необходимо установить флаг Расчёт по габариту в нижней части раздела В центре масс окна параметров команды. при использовании данного метода тип выбранных элементов не имеет значения.
