3D профиль

Вызов команды:

Данная команда предполагает следующие способы создания 3D профилей:

3D профиль - один из наиболее важных элементов в T-FLEX CAD. 3D профиль – контур, который ориентирован в трёхмерном пространстве, в соответствии с ориентацией тех элементов, на основе которых он создавался.

Типы геометрии профилей

3D профили создаются на основе контуров. Контуром называется совокупность основных элементов (линий изображения, штриховок, текстов, рёбер, циклов, 3D путей), в которой начало следующего элемента совпадает с предыдущим. Если конец последнего элемента совпадает с началом первого, такой контур считается замкнутым. Контур является плоским, если его исходные элементы лежат в одной плоскости, в противном случае контур будет пространственным. В соответствии с этим 3D профили подразделяются на:

•Плоские и пространственные;

•Замкнутые и незамкнутые;

•Одноконтурные и многоконтурные.

Перемещение профиля каким-либо образом в пространстве является основой процесса создания объёмного тела.

Тип геометрии профиля определяет геометрию объектов, созданных на его основе по умолчанию. На основе незамкнутого профиля в процессе выталкивания формируется поверхность, а на основе замкнутого – твёрдое тело.



Создание 3D профиля на основе параметрического 2D контура, расположенного на странице рабочей плоскости, позволяет перенести параметрические свойства двумерных чертежей в сферу твердотельного моделирования.

Замкнутые многоконтурные профили

Возможны следующие варианты замкнутых многоконтурных профилей и результатов построения операций на их основе:

•Взаимно пересекающиеся контуры

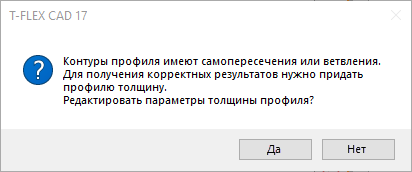

При попытке создать профиль на основе таких контуров система выдаст сообщение: "Контуры профиля имеют самопересечения или ветвления. Для получения корректных результатов нужно придать профилю толщину. Редактировать параметры толщины профиля?". В случае ответа "Нет" профиль создан не будет. В случае ответа "Да" будет открыт диалог параметров 3D профиля, в котором нужно будет задать величину и способ придания толщины профилю.

•Взаимно непересекающиеся контуры, лежащие вне друг друга
При создании выталкивания или вращения на основе такого профиля по умолчанию создаётся тело, состоящее из несвязанных друг с другом частей. В дальнейшем такое тело можно разделить.

•Взаимно непересекающиеся контуры, лежащие внутри друг друга
Внешний (условно первый) контур определяет границы твёрдого тела. Контур, лежащий внутри первого (условно второй), определяет границы отверстия. Контур, лежащий внутри второго снова определяет границы твёрдого тела и т.д.. При наличии нескольких контуров на одном уровне вложенности, получается несколько отверстий или несколько частей твёрдого тела. При этом результат всё равно считается единым телом даже при наличии несвязанных друг с другом частей. В дальнейшем такое тело можно разделить.

Незамкнутые многоконтурные профили

Возможны следующие варианты незамкнутых многоконтурных профилей и результатов построения операций на их основе:

•Взаимно пересекающиеся или ветвящиеся контуры
При попытке создать профиль на основе таких контуров система выдаст сообщение: "Контуры профиля имеют самопересечения или ветвления. Для получения корректных результатов нужно придать профилю толщину. Редактировать параметры толщины профиля?". В случае ответа "Нет" профиль создан не будет. В случае ответа "Да" будет открыт диалог параметров 3D профиля, в котором нужно будет величину и способ придания толщины профилю

•Взаимно непересекающиеся и неветвящиеся контуры
При создании выталкивания или вращения на основе такого профиля по умолчанию создаётся поверхность, состоящая из несвязанных друг с другом частей. В дальнейшем такую поверхность можно разделить.

Основные темы в этом разделе:

•3D профиль по 2D элементам

•3D профиль по 3D элементам

•Проекция 3D профиля

•3D профиль по развёртке поверхностей

•Придание толщины 3D профилю

•Диалог параметров 3D профиля

•Редактировать 3D профиль
