Диалог параметров 3D профиля

При создании профиля диалог его параметров можно вызвать с помощью опции:

Для уже созданного профиля диалог параметров можно вызвать двойным нажатием на профиле или выбором пункта Параметры в контекстном меню.

Диалог параметров 3D профиля содержит следующие вкладки:

•Общие
Информация о содержимом данной вкладки приведена ниже.

•3D Профиль
Функционал данной вкладки полностью соответствует функционалу окна Параметры, отображаемому при создании 3D профиля, и может отличаться в зависимости от типа профиля Подробная информация приведена на страницах с описаниями каждого типа профилей (по 2D элементам, по 3D элементам, проекция, по развёртке), а также на странице Придание толщины 3D профилю.

•Преобразования
Содержит информацию о преобразованиях, применённых к данному элементу. Функционал вкладки соответствует функционалу окна Параметры, описанному для команды Преобразования, за исключением отсутствия параметров Преобразования сопряжений, которые вынесены в отдельную вкладку, а также невозможности задавать симметрию и привязку сопряжений к 3D элементам.

•Преобразования сопряжений
Содержит информацию о преобразованиях сопряжений, применённых к данному элементу. Функционал вкладки полностью соответствует функционалу одноимённой вкладки окна Параметры, описанному для команды Преобразования.

Кроме того, в нижней части диалога независимо от активной вкладки отображается флаг По умолчанию. Если его установить, параметры выбранного элемента будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.

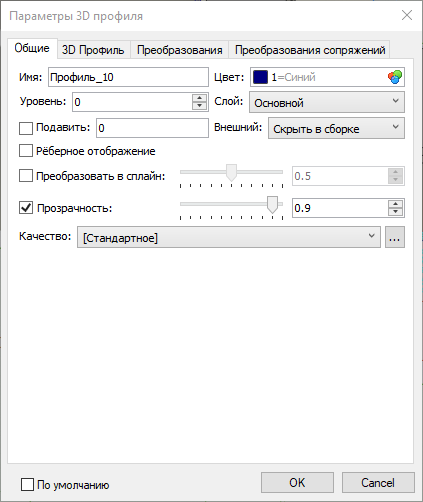

Общие параметры 3D профиля

Имя
Все элементы модели имеют уникальное имя. Пользователь может самостоятельно задавать имя. В этом случае система следит только за уникальностью вводимого имени. При попытке ввести имя, которое уже назначено другому элементу данной модели, внесенные изменения не будут применены. Если пользователь не задаёт имя, то система генерирует имя автоматически. Подробная информация об автоматически присваиваемых именах приведена в разделе Настройка имён 3D элементов.

Цвет
Цвет, которым рисуется контур в 3D окне. Выбор цвета описан в разделе Цвет

Уровень

Информация о данном параметре приведена в разделе Уровни.

Слой
Информация о данном параметре приведена в разделе Слои

Подавить
Эта опция отвечает за исключение данного профиля из расчёта 3D модели. Подавленный профиль не отображается в 3D сцене. Установка флага Подавить исключает профиль из расчёта 3D модели и устанавливает в поле ввода значение "1". Снятие флага включает профиль в расчёт 3D модели и устанавливает в поле ввода значение "0". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи Параметризации. Профиль будет подавлен, если значение переменной не равно нулю. Любые целые значения, отличные от нуля, при подстановке в поле заменяются на единицу. Дробные значения недопустимы.

Имейте в виду, что подавление родительского элемента приводит к ошибкам при пересчете дочерних.

Внешний
В выпадающем списке доступны опции Скрыть в сборке и На один уровень. Если модель используется в качестве 3D фрагмента, то профили, у которых применена опция На один уровень, доступны в сборочной модели. Положение такого профиля определяется положением фрагмента. Диалог параметров профиля, отображаемого в сборке из 3D фрагмента, содержит только вкладку Общие, а к имени профиля добавляется имя фрагмента в качестве префикса. Для профиля в сборке также можно выбрать данную опцию и использовать в сборочных моделях следующего уровня.

Рёберное отображение
Данный флаг управляет способом отображения профиля в 3D сцене. Если он снят (по умолчанию), то замкнутые контуры профиля заливаются полупрозрачным цветом. При установленном флаге отображаются только линии контуров.

Преобразовывать в сплайн
Параметр позволяет преобразовать каждый контур профиля в один сплайн. По умолчанию флаг снят и преобразование не применяется. При установленном флаге каждый контур профиля состоит всего из одного сегмента, промежуточные вершины ликвидируются. Точность аппроксимации управляется параметром от 0.0 (грубее) до 1.0 (точнее) при помощи ползунка или поля ввода значения. В некоторых случаях такие 3D профили могут использоваться более успешно, чем многосегментные (например, в операции По сечениям).

Данный параметр не действует на составные профили, у которых несколько граней имеют смежные рёбра (например, если профиль строится по набору смежных граней).

Прозрачность
Данный параметр задаёт степень прозрачности заливки контуров профиля в 3D сцене. Линии контура остаются непрозрачными независимо от данного параметра. По умолчанию флаг установлен и прозрачность задается в диапазоне от 0 (непрозрачный профиль) до 1 (полностью прозрачный профиль) с помощью ползунка или поля ввода значения. При снятом флаге профиль становится полностью непрозрачным независимо от значения параметра.

Качество
Параметр, определяющий качество изображения 3D профиля. Задается так же как и качество изображения тел.
