Выталкивание |

|
Выталкивание |
|

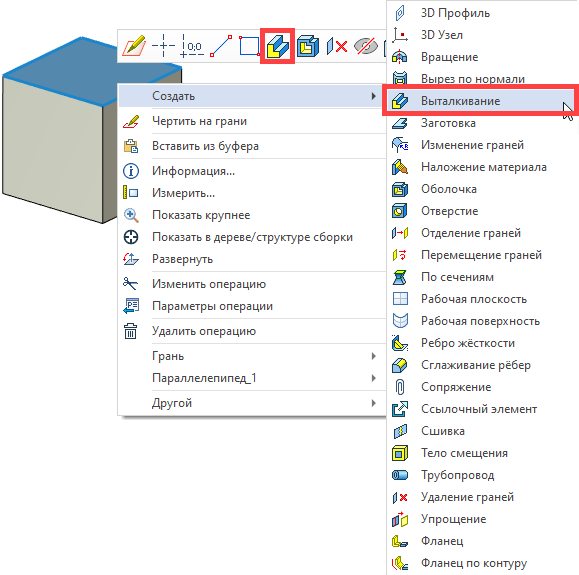

Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Операции > Выталкивание Листовой металл (3D) > Расширенные > Выталкивание Рабочая плоскость > 3D Модель > Выталкивание Поверхности > Расширенные > Выталкивание |
Клавиатура |
Текстовое меню |
<3X> |
Операции > Выталкивание |
Вызов команды также доступен из динамической панели или из контекстного меню для выбранного контура, в режиме ожидания команды.
Операция Выталкивание позволяет создавать тела прямолинейным перемещением формообразующего элемента (контура выталкивания). В системах твердотельного моделирования операция выталкивания используется, как правило, чаще других.
По умолчанию выталкивание производится по нормали к поверхности исходного контура. Опционально можно задать произвольный вектор в качестве направления выталкивания.

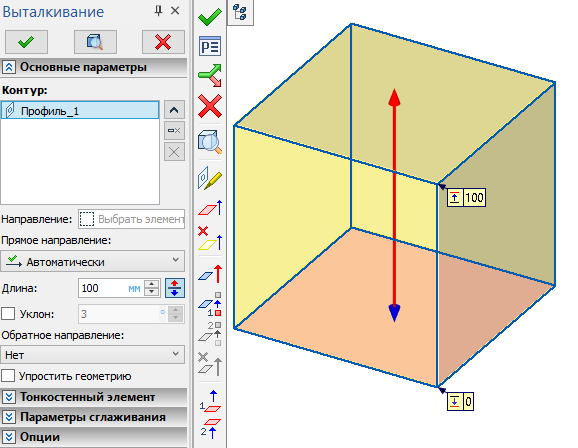

Диалоговое окно представлено ниже:
В качестве контура выталкивания можно использовать элементы проволочной геометрии (как плоские, так и пространственные), а также грани и ребра твердых тел и поверхностей. Также возможен множественный выбор нескольких элементов одного типа. Результатом операции может быть как твердое тело, так и поверхность в зависимости от выбранного контура и параметров тонкостенного элемента.
Границы и направление выталкивания можно задавать различными способами, в том числе привязкой к другими элементами модели. Привязка контура, границ и направления сохраняется после создания операции, так что при изменении исходных объектов, выталкивание автоматически перестроится в соответствии с изменениями объектов привязки. Дополнительные параметры операции позволяют задавать уклон граней и сглаживание рёбер результирующего тела.
Основные темы в этом разделе:
•Общие сведения о Выталкивании
