Дополнительные возможности Выталкивания

Создание уклонов

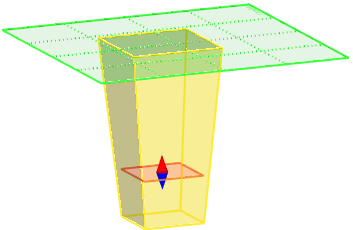

При создании выталкивания возможно автоматическое создание уклона боковых граней. Все боковые грани создаваемого тела или поверхности отклоняются от своего исходного положения на заданный угол. Создание уклона активируется установкой флага Уклон под соответствующим значением Длины или Отступа (в зависимости от выбранного способа задания границ выталкивания) на вкладке Основные параметры окна Параметры. Значение угла уклона задается в поле справа от данного флага.

Направление отклонения граней зависит от заданного угла наклона и типа создаваемого объекта. Если результат выталкивания – твёрдое тело, то задание положительного значения угла наклона приводит к отклонению граней внутрь тела. Для получения обратного результата достаточно задать отрицательный угол наклона граней.

При создании поверхности выбор направления отклонения граней остаётся за системой. Если решение системы отлично от желаемого, достаточно изменить знак заданного значения угла.

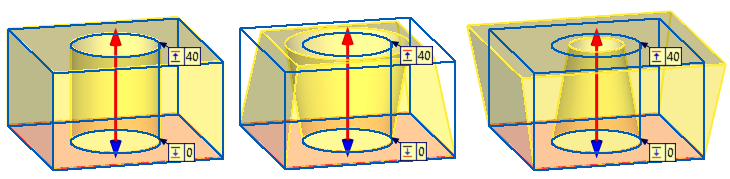

Угол наклона граней может задаваться как отдельно для каждого направления выталкивания (при задании длины выталкивания числовым значением или длиной вектора направления), так и для всего выталкивания в целом (при задании длины выталкивания указанием границ).

Создание тонкостенных элементов

Задание параметров Тонкостенного элемента осуществляется на одноимённой вкладке окна Параметры.

Установка флага Тонкостенный элемент активирует возможность выбора способа задания толщины тонкостенного элемента из выпадающего меню. Данный флаг активен только при выталкивании плоских контуров.

В выпадающем меню Толщина доступны следующие способы задания толщины:

•Нет

•Наружу

•Внутрь

•Симметрично

•Разная

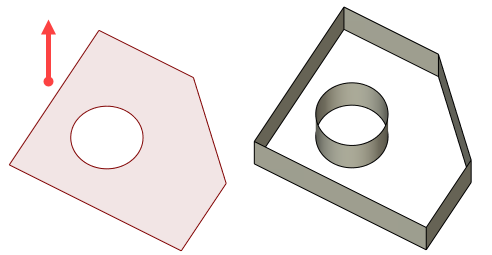

При выборе Нет в поле способа задания толщины создается поверхность нулевой толщины.

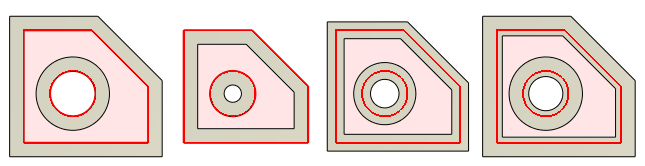

При выборе Наружу, Внутрь или Симметрично активируется поле Значение 1 для задания толщины элемента, откладываемой в соответствии с выбранным способом, и создается твердое тело, похожее на результат создания операции Оболочка

При выборе Разная активируется два поля Значение 1 и Значение 2 для задания толщины элемента, позволяющие задать разные величины толщины внутрь и наружу контура. Значение 1 - толщина наружу контура, Значение 2 - толщина внутрь контура.

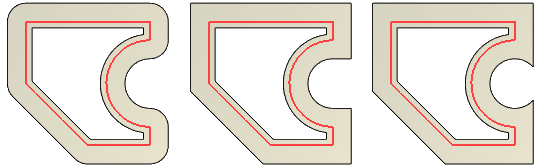

Новые грани в тонкостенном теле образуются выталкиванием контура, эквидистантного к исходному контуру выталкивания. Форма граней зависит от способа обработки зазоров при создании эквидистантного контура. Следующие способы обработки зазоров становятся доступны в выпадающем меню Разрывы после выбора способа задания толщины:

Скруглить – строится скругление между конечными точками соседних сегментов создаваемого контура.

По прямой – из точек разрыва строятся прямые линии, касательные к линиям контура в точках разрыва.

По кривой – строится продолжение кривых, образующих  исходный контур.

Создание донышка и крышки

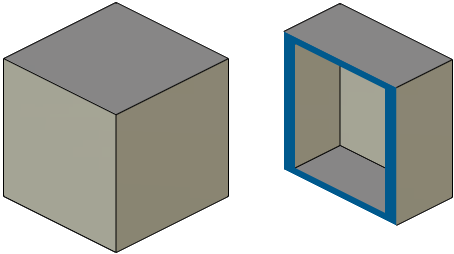

По умолчанию при построении тонкостенного элемента не строятся грани параллельные плоскости контура. Их можно включить в построение установкой соответствующих флагов. Установка флага Донышко включает грань, на торце выталкивания в обратном направлении, флага Крышка - на торце в прямом направлении. Толщины донышка и крышки можно задать отдельно от толщины остальных граней тонкостенного элемента в поле справа от соответствующего флага.

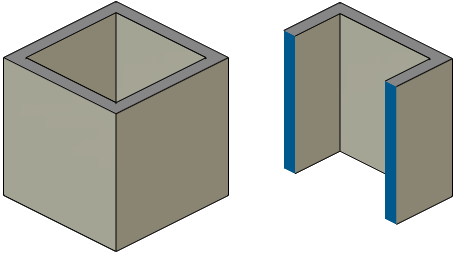

Данная возможность недоступна при выталкивании с заданием границ и при использовании незамкнутого контура.

Создание сглаживания

Параметры сглаживания задаются на одноимённой вкладке окна Параметры.

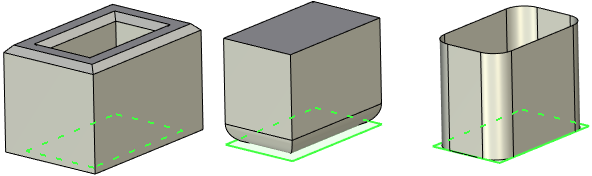

Установка флага Сглаживание боковых ребер включает сглаживание образующихся в процессе выталкивания боковых рёбер. Сглаживание боковых ребер производится скруглением. Радиус скругления задается в соответствующем поле. Если результатом выталкивания является твёрдое тело, можно также добавить сглаживания на торцевых гранях результирующего тела. Установка флага Сглаживание в конце включает сглаживание на торце выталкивания в прямом направлении. Установка флага Сглаживание в начале включает сглаживание на торце выталкивания в обратном направлении. Для сглаживания в начале и в конце можно выбрать тип - Фаска или Скругление в выпадающем меню. Размер фаски или радиус скругления задается в соответствующем поле справа от выпадающего меню.
Для тонкостенного тела без толщины флаги Сглаживание в начале и Сглаживание в конце недоступны. Для тонкостенного тела с заданной толщиной установка флагов Сглаживание в начале и Сглаживание в конце приводит к сглаживанию ребер соответствующей грани как по наружному так и по внутреннему контуру. Выталкивание не будет построено, если заданный размер сглаживания в начале или в конце превысит половину суммарной (внутрь и наружу) толщины стенок тонкостенного элемента.

Использование создаваемого тела в булевой операции

В нижней части автоменю находятся опции создания булевой операции.

Подробная информация по данным опциям приведена в разделе Использование Булевой операции при создании других операций.
