Изменение граней

Вызов команды:

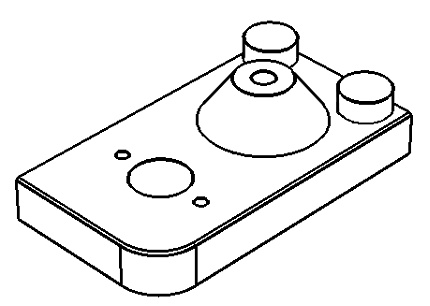

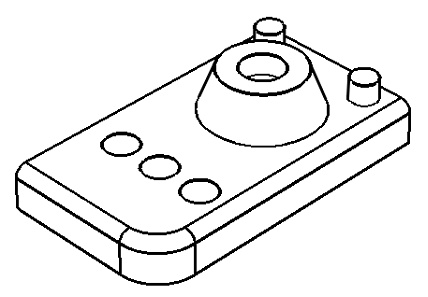

Команда позволяет изменять параметры граней, в основе которых лежат аналитические поверхности (цилиндр, конус, сфера и тор), а также параметры граней, полученных с помощью операции сглаживание. Чаще всего команда необходима при работе с импортированными моделями.



При работе с командой нужно выбрать одну или несколько граней, которые необходимо изменить (изменяемые грани), и задать их параметры. Параметры изменяются в зависимости от типа грани и могут быть либо общими для всех граней, либо индивидуальными. Обязательное условие выполнения команды: изменяемая грань должна быть окружена смежными гранями.

При работе с командой необходимо выполнить следующую последовательность действий:

1. Выбрать изменяемые грани.

2. Указать параметры граней.

3. Задать дополнительные параметры (необязательное действие).

4. Подтвердить создание операции.

Выбор изменяемых граней

Для выбора изменяемых граней (тех граней, параметры которых будут изменены) используется опция...:

...или соответствующие фильтры в панели фильтров:

При выборе граней программа позволяет выбирать только те грани, которые можно изменить, то есть цилиндрические, конические, сферические, тороидальные и грани сглаживания. Допускается выбирать сразу несколько граней, разных типов. Исключение составляют грани сглаживания. Их нельзя редактировать вместе с гранями других типов. При выборе хотя бы одной грани сглаживания выбор граней других типов блокируется.

При выборе граней сглаживания доступен список Выбор сглаженных граней.

Точно такой же список используется в параметрах команды Удаление граней. В команде Изменение граней этот список работает аналогично, только выбранные автоматически грани сглаживания будут не удалены, а изменят свой параметр.

Когда грань выбрана, она добавляется в список Изменяемые грани. Этот список работает аналогично другим подобным спискам программы.

Для того, чтобы отменить выбор сразу всех граней используется опция:

Указание параметров граней

Новые параметры поверхностей всегда задаются в окне параметров, но в зависимости от типа грани можно задавать различные ее параметры. Для граней сглаживания, цилиндрических и сферических граней можно задать радиус. Для конических граней – угол конуса. А для тороидальных граней – большой и малый радиус тора. Так как при создании команды выбранные грани могут иметь разные типы, в зависимости от типа грани, выбранной в списке Изменяемые грани, соответственно будет меняться и вид окна параметров.

Если установить опцию Относительные параметры, указанный параметр для грани будет измеряться относительно исходного параметра.

Например, если исходная цилиндрическая грань имела радиус 20, то при установленной опции Относительные параметры и заданном радиусе 5, после создания операции цилиндрическая грань будет иметь радиус 25.

По умолчанию, каждая грань в списке изменяемых граней имеет параметры, общие с параметрами других граней, и в окне параметров  у  этой грани установлена соответствующая опция – Общие параметры. Если отключить эту опцию, для грани станет возможным задание отдельных параметров. В случае необходимости опцию Общие параметры можно отключить у всех выбранных граней.

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Основные темы в этом разделе:

•Редактировать изменение граней
