Удаление граней |

|
Удаление граней |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Поверхности > Удаление граней Поверхности > Операции > Удаление граней |
Клавиатура |
Текстовое меню |
<3ZD> |
Операции > Поверхности > Удаление граней |
Данная команда позволяет удалить одну или несколько выбранных граней. Удаление граней приводит к нарушению топологии твёрдого тела. В нём образуются пустоты, нарушающие замкнутый объём. При необходимости система может попытаться ликвидировать их разными методами. Иначе результат будет представлять тело-поверхность.

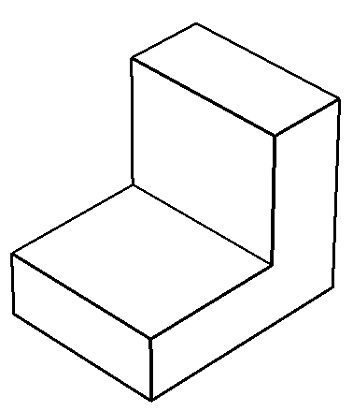

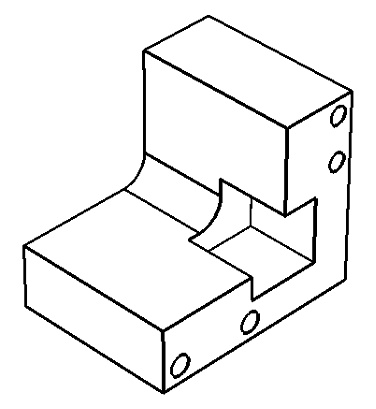

Операция используется при поверхностном и твердотельном моделировании, когда требуется локальное изменение топологии модели без изменения исходных связей. Также она может быть полезной при подготовке модели к расчёту методом конечных элементов, например, для удаления мелких, несущественных для расчёта, элементов модели.
Удаляемые грани могут указываться непосредственно, при этом выбираются именно те грани, которые необходимо удалить. Однако грани могут указываться и косвенно. В этом случае выбирается либо ограничивающая удаляемые грани последовательность рёбер, либо грань, от которой зависят удаляемые грани.
При работе с командой необходимо выполнить следующие действия:
1. Выбрать удаляемые грани.
2. Выбрать способ удаления.
3. Подтвердить создание операции.
Способ удаления определяет действия программы после того, как выбранные элементы были удалены: нужно ли замкнуть образовавшиеся пустоты и как это сделать. Способ можно выбрать в окне параметров из выпадающего списка. По умолчанию выбран способ Удалить с затягиванием.
В диалоге параметров операции, вызываемом опцией
, можно задать общие параметры операции.
Основные темы в этом разделе:
