Дополнительные параметры удаления граней

После выбора способа удаления и удаляемых граней можно задать некоторые дополнительные параметры.

При удалении поверхностей может образоваться несколько наборов новых циклов (рёбер), ограничивающих пустоты модели. По умолчанию, при обработке модели программа пытается обработать все эти циклы одновременно. При этом формируется затягивающая поверхность, проходящая через все циклы (линейчатая поверхность). Но бывают случаи, когда необходимо для каждого цикла сформировать свою затягивающую поверхность.

Опция Независимая обработка циклов позволяет это учесть.

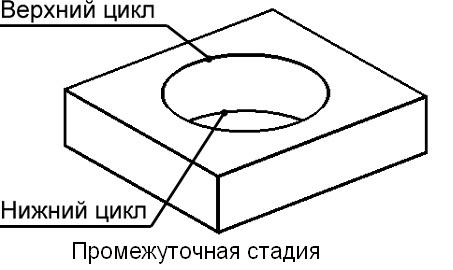

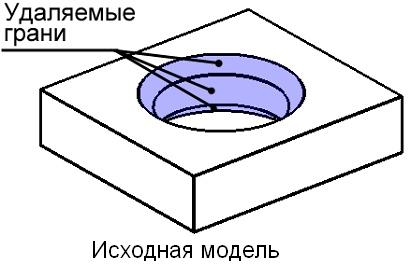

Работу этой опции можно продемонстрировать на примере отверстия с двумя фасками: удаляется поверхность отверстия и две фаски. В процессе работы команды грани отверстия удаляются, и образуются два цикла (верхний и нижний), ограничивающие получившуюся в теле пустоту.

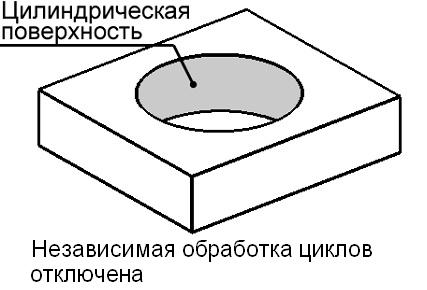

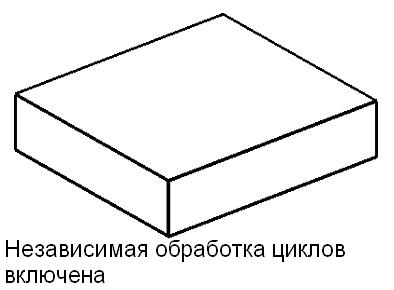

Если опция Независимая обработка циклов отключена, программа, чтобы замкнуть пустоты, объединит два цикла, и получится еще одно отверстие большего диаметра, чем первоначальное. Если же опция Независимая обработка циклов включена, программа обработает каждый цикл по отдельности (в данном случае закрыв их плоской поверхностью), и отверстие полностью пропадет.

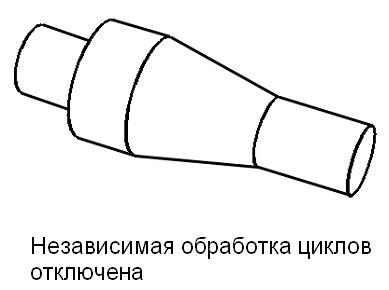

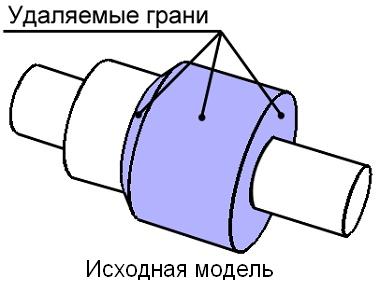

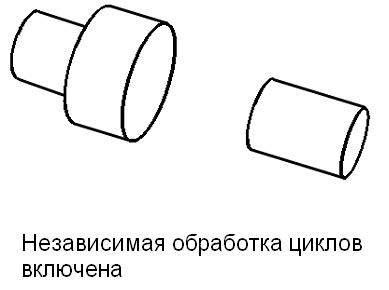

При использовании опции Независимая обработка циклов, может возникнуть ситуация, когда в результате операции будут созданы два (или более) тела, вместо одного.

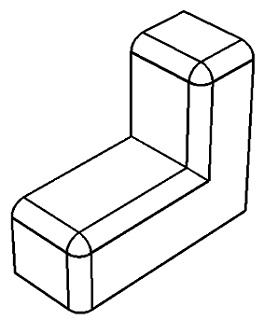

Опция Удалять сглаженные грани - специально предназначена для тех случаев, когда необходимо удалить грани, полученные сглаживанием.  Часто, при удалении сглаживаний, бывает необходимо удалить не только конкретную грань сглаживания, но и некоторые другие грани, без удаления которых правильно замкнуть образовавшиеся в модели пустоты нельзя.

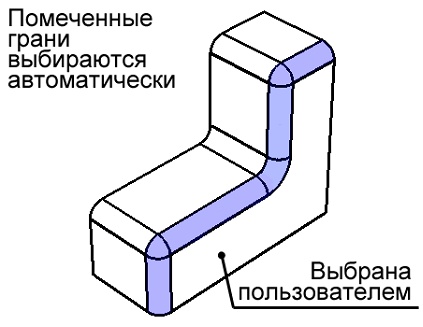

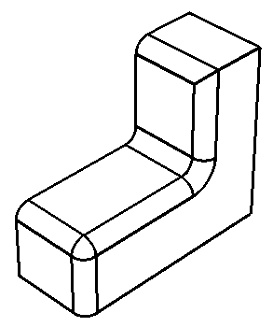

Кроме этого, иногда необходимо удалить все сглаженные грани, прилегающие к какой-то плоской грани. Конечно, эти грани можно выбрать вручную, но гораздо более удобно выбрать только плоскую грань. Это даёт программе возможность выбрать удаляемые грани сглаживания автоматически. При таком автоматическом выборе граней модель будет оставаться параметрической, и если количество граней сглаживания изменится, программа это учтёт.

Опция Выбор сглаженных граней, позволяет указать программе, какие грани следует выбирать и удалять автоматически. Есть несколько вариантов выбора сглаженных граней.

Только выбранные грани

Программа будет пытаться удалить только те грани, которые непосредственно выбраны пользователем.

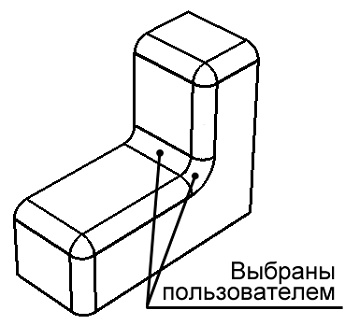

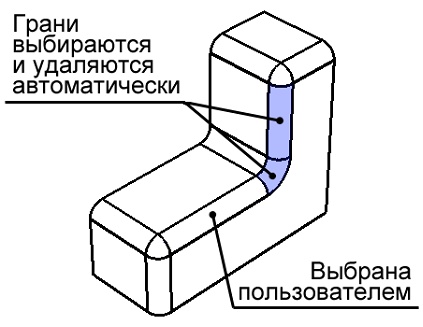

Цепочки без граней ветвления

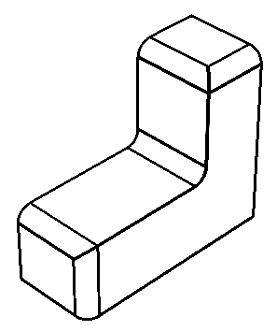

Автоматически для удаления будет выбрана гладкая последовательность граней сглаживания, вплоть до граней после которого образуется несколько цепочек сглаженных граней (до граней ветвления).

Цепочки с гранями ветвления

Автоматически будет выбрана гладкая последовательность граней сглаживания, до граней ветвления, включая их.

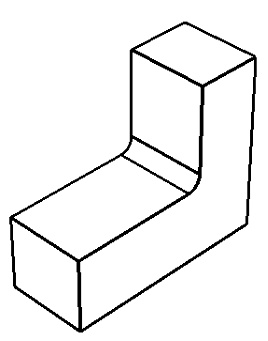

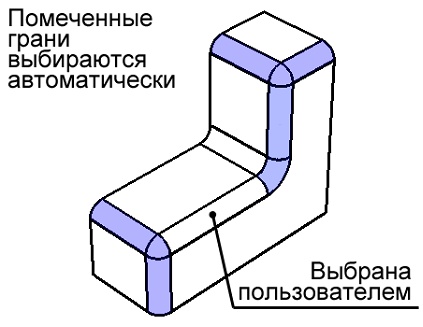

Максимальные цепочки

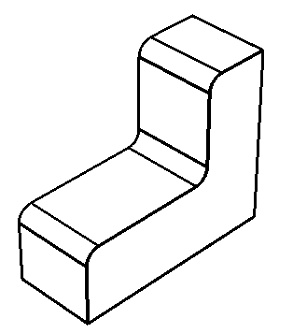

Автоматически будет выбрана гладкая последовательность всех граней сглаживания.

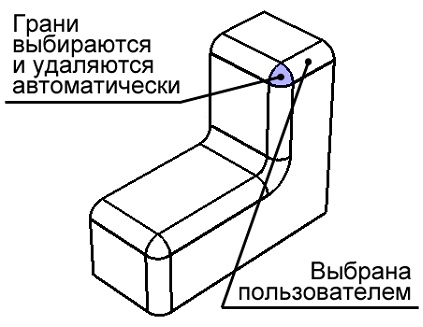

Только зависимые грани

Автоматически будут выбраны только грани сглаживания, зависимые от граней выбранных пользователем. Выбранные грани удалены не будут.
