Выбор удаляемых граней

Опция Выбрать объекты предназначена для выбора объектов, определяющих, какие грани будут удалены.

Также можно использовать соответствующие фильтры в панели фильтров.

По умолчанию есть возможность выбора граней, рёбер и циклов.

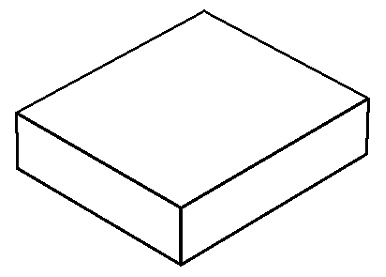

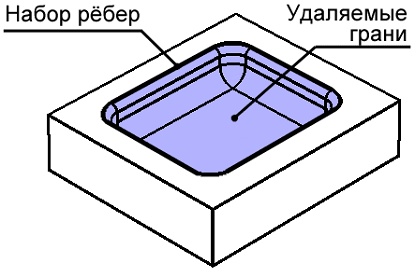

В простейшем случае можно выбрать те же грани, которые необходимо удалить. Но кроме этого есть удобная возможность выбрать замкнутую последовательность рёбер, определяющую удаляемые грани (выбранные элементы заносятся в список Удаляемые грани). Такая возможность позволяет не только ускорить процесс выбора удаляемых граней. Если модель будет параметрической, и при её изменении в удаляемой области появится новая грань, программа это учтет.

Замкнутая последовательность рёбер разделяет грани тела на два набора: один удаляется, другой остается. Для определения того, какой именно набор граней будет удален, а какой нет, используется опция Выбор граней по рёбрам.

По умолчанию опция установлена на Автоматически - программа удаляет тот набор граней, чья площадь минимальна. Опции По направлению рёбер и Обратно направлению позволяют самостоятельно выбирать удаляемый набор граней.

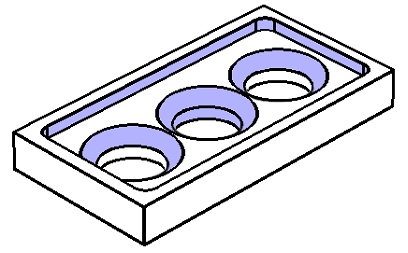

Удаляемый набор граней автоматически подсвечивается в 3D окне. Следует отметить, что можно выбирать несколько наборов замкнутых рёбер одновременно (они не должны пересекаться и могут быть вложенными).

Это делает возможным выделение более сложных наборов удаляемых граней.

При выборе набора ребер по умолчанию включена опция:

Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.
