Перемещение граней |

|
Перемещение граней |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Поверхности > Перемещение граней Поверхности > Операции > Перемещение граней |
Клавиатура |
Текстовое меню |
<3ZT> |
Операции > Поверхности > Перемещение граней |
Данная команда позволяет применить преобразование к одной или нескольким выбранным граням. Чаще всего команда оказывается необходима при работе с импортированными моделями, но может быть полезна и в других случаях.

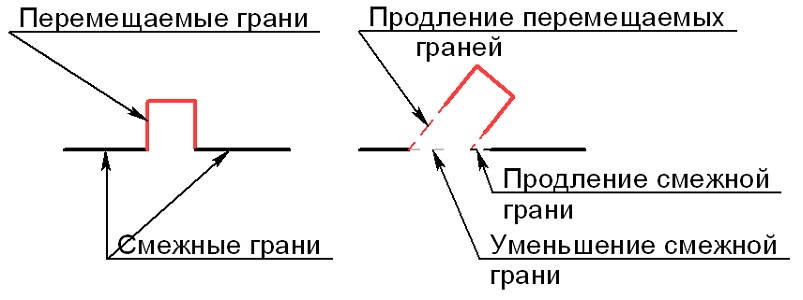

В процессе работы команды, выбранные грани перемещаются на новое место и, если необходимо, продлеваются (или укорачиваются), до пересечения с поверхностями смежных граней. Смежные грани, в свою очередь, продлеваются (или укорачиваются) до пересечения с перемещаемыми гранями.

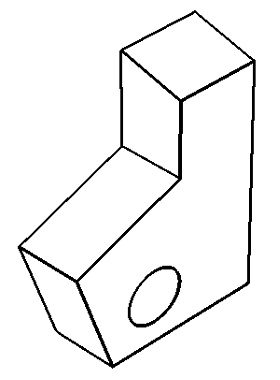

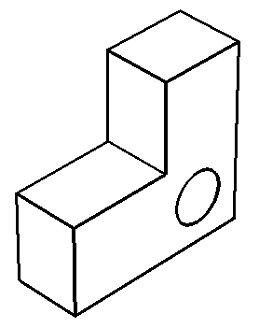

Правильность выполнения команды гарантирована только в том случае, когда топология результирующей модели не меняется. Если топология модели изменится, результат выполнения операции может оказаться некорректным.
При выборе перемещаемых граней используется тот же механизм, что и в команде Удаление граней: перемещаемые грани можно задать напрямую или косвенно. Задание параметров перемещения выбранных элементов производится аналогично команде Преобразование.
При работе с командой необходимо выполнить следующую последовательность действий:
1. Задать перемещаемые грани.
2. Задать параметры перемещения.
3. Подтвердить создание операции.
Задание перемещаемых граней
Для задания перемещаемых граней используется опция...:
|
<F> |
Выбрать объекты |
...или соответствующие фильтры в панели фильтров.
При использовании этой опции есть возможность выбирать не только грани, но и рёбра с циклами. Выбранные элементы попадают в список Перемещаемые грани.
Для отмены выбора всех элементов используется опция:
|
<X> |
Отменить выбор всех граней |
Если выбраны рёбра или циклы, становится активным параметр Шаблон для выбора граней. Работа этой опции рассмотрена в команде Удаление граней.
При выборе набора ребер по умолчанию включена опция:
|
<G> |
Режим выбора последовательности гладко сопряжённых рёбер |
Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.
Задание преобразования

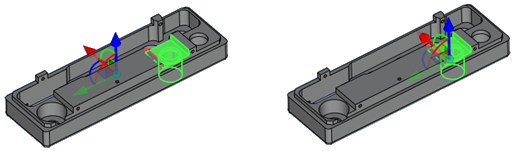

После выбора первого элемента в сцене появляется манипулятор, при помощи которого можно изменять положение выбранных граней. Задание преобразований подробно описано в команде Преобразование. Точные значения перемещений и поворотов можно задавать в окне параметров.
Для выбора системы координат, относительно которой будут выполняться преобразования предназначены опции:
|
<1> |
Исходная СК на основе исходной операции |
|
<2> |
Выбрать систему координат для текущего преобразования |
По умолчанию активна опция
и манипулятор находится в центре охватывающего исходную операцию параллелепипеда. В выпадающем списке данной опции есть второй вариант позиционирования системы координат – опция
. При выборе этой опции манипулятор будет находиться в центре охватывающего все перемещаемые грани параллелепипеда.
Исходная ЛСК исходной операции ЛСК для текущей трансформации
Опция
позволяет выбрать для задания преобразований любую существующую в модели ЛСК.
В диалоге параметров операции, вызываемом опцией
, можно задать общие параметры операции.
