Продолжение по закону

Новая команда T-FLEX CAD предназначена в первую очередь для поверхностного моделирования, но позволяет также работать и с твердотельной геометрией. Команда позволяет строить поверхность, один край которой определяется направляющей кривой (любой сложности), лежащей, в свою очередь на некоторой грани.



Это удобно при создании рёбер жесткости на корпусных деталях, имеющих сложную пространственную геометрию: не требуется выполнять сложную последовательность операций, достаточно просто спроецировать на грань нужный контур или создать направляющую кривую при помощи команд проволочной геометрии и построить поверхность в одну операцию.

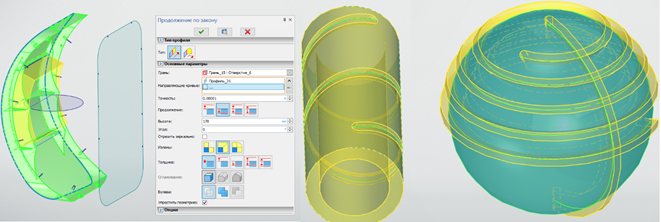

В твердотельном моделировании команда удобна для создания канавок, полученных фрезерованием. Форма канавки задаётся направляющей кривой, а ширина - параметром толщины. В случае, если указать параметр Толщина – вместо поверхности будет создано твёрдое тело. Для создания углубления в параметрах команды нужно указать булеву команду вычитания. Доступно также скругление краёв паза имитирующее след, оставленный фрезой.



В команде доступно два типа профиля: Прямая и Дуга окружности.

Ниже показано сразу два режима создания операции: когда поверхность продлевается прямой и дугой окружности. При этом формируется поверхность, у которой опционально можно изменить угол наклона к нормали поверхности или же придать толщину и получить твердое тело с опциями скругления ребер. Это существенно сокращает количество кликов в некоторых сценариях работы и повышает удобство использования.

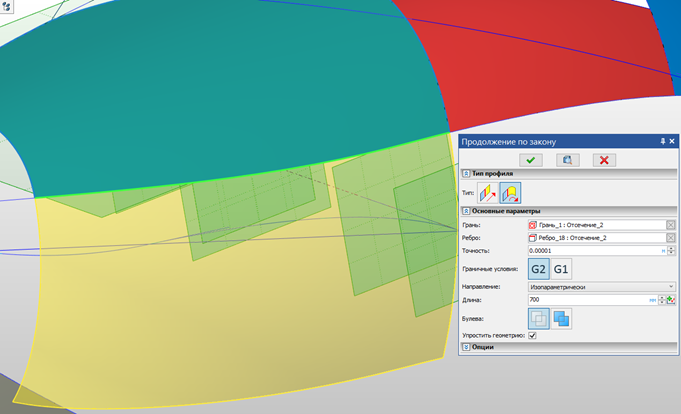

Во второй режим также включено несколько опций: первая строит поверхность, наследуя радиус кривизны выбранной грани в каждой точке выбранного ребра; вторая строит поверхность по касательной к грани, а радиус новой поверхности задаётся пользователем.

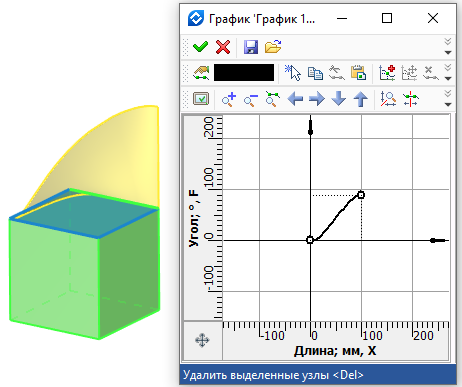

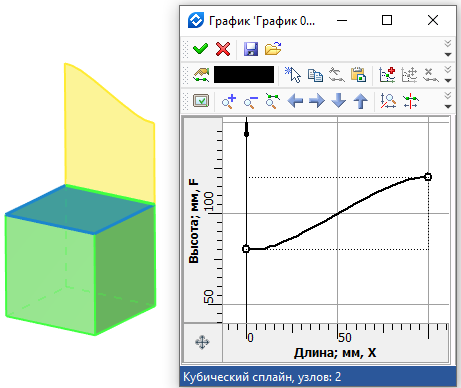

Можно задавать Высоту и Угол графиком в зависимости от длины направляющей кривой.

После нажатия кнопки доступен диалог с выбором типа графика. Далее график редактируется с помощью редактора графиков T-FLEX CAD.
