Линейчатая поверхность

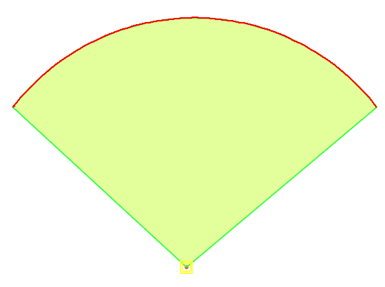

Добавлена новая команда Линейчатая поверхность. Команда позволяет строить поверхности, образующей которых является прямая, по двум выбранным сечениям.  В качестве сечений могут быть выбраны ребра/профили/пути, а также любые геометрические точки.

Существует возможность сменить направление всего сечения. В случае разных направлений сечений, при выборе второго сечения автоматически произойдет реверс первого.

Сечения могут быть гладкими и с изломами.

Существует два типа выравнивания – По длине дуги и По опорной кривой.

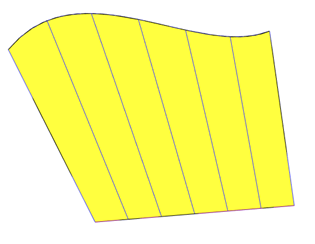

Суть типа По длине дуги заключается в распределении изопараметрических кривых, т.е. интервалы между соседними изопараметрическими кривыми имеют одинаковое отношение к общей длине.

Реализована возможность построения поверхностей между замкнутыми контурами, при условии, что оба контура замкнуты. В таком случае появятся поля, позволяющие задать старт первого и второго сечения.

В качестве старта сечений можно выбирать точки. Ниже представлена модель без указания старта сечения, т.е. старт второго и первого сечения выбирается автоматически.

Если в качестве старта второго сечения указать 3D узел, расположенный на первом сечении, то результат будет выглядеть следующим образом:

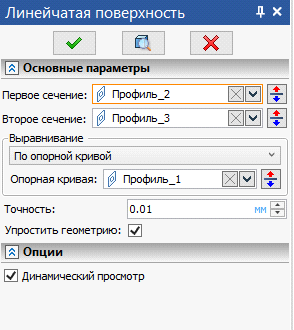

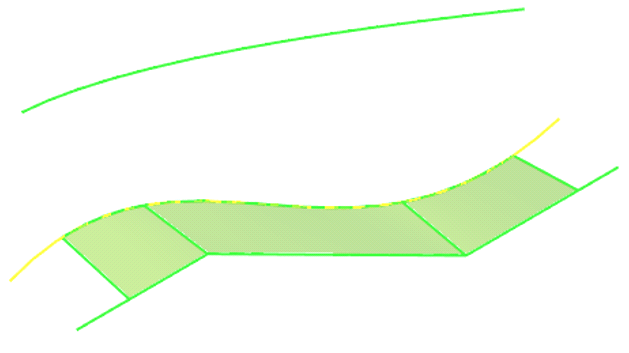

Суть типа По опорной кривой заключается в том, что в каждом поперечном сечении к опорной кривой, на результирующей поверхности будет отображена прямая. В качестве опорной кривой можно выбрать профиль/путь/набор ребер.

Также добавлена возможность задавать замкнутые сечения с изломами.
