Добавлена команда создания таблицы отверстий:
Пиктограмма |
Лента |
---|---|
Оформление > Таблица отверстий > Данные для таблицы отверстий |
|
Клавиатура |
Текстовое меню |
<THS> |
|
Команда позволяет создать на чертеже таблицу, содержащую список отверстий и их параметры. Таблицу удобно использовать, когда чертёж насыщен отверстиями разных типов, и нет возможности образмерить все отверстия. В таблицу автоматически попадают данные о цилиндрических отверстиях, созданных различными способами (командой Отверстие, командой Выталкивание с Булевым вычитанием, отверстия в импортированной геометрии и др.), а также об отверстиях с конической резьбой, созданных командой Отверстие. При этом учитываются только отверстия, видимые на выбранной проекции.
Вызов команды возможен только после создания хотя бы одной проекции на чертеже.
Доступны два типа таблиц:
•Знаковая таблица
При создании такой таблицы поверх изображения каждого отверстия на проекции накладывается стандартное условное графическое обозначение (УГО). Каждое УГО соответствует определённому набору геометрических характеристик отверстия. Таблица показывает, какое УГО соответствует каким геометрическим параметрам. В комплект поставки T-FLEX CAD входит стандартный набор символов отверстий. Кроме того, команда поддерживает использование пользовательских символов.

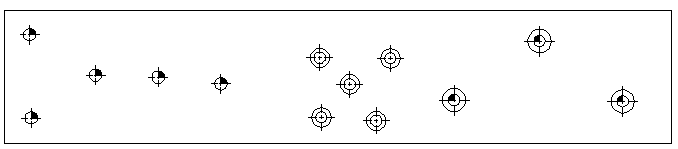

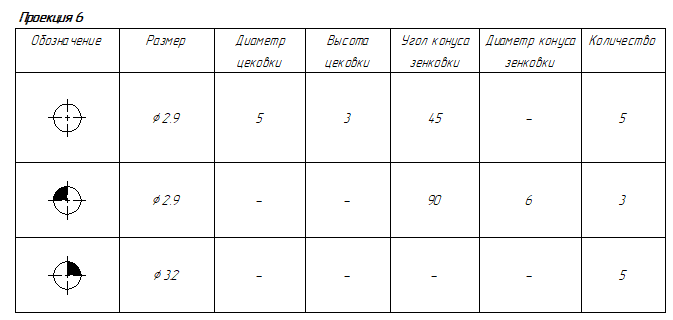

Знаковая таблица и проекция с соответствующими УГО
•Координатная таблица
При создании такой таблицы необходимо задать локальную систему координат. Далее для каждого отверстия выбранной проекции будут рассчитаны координаты центра в заданной системе и эти координаты приводятся в таблице.

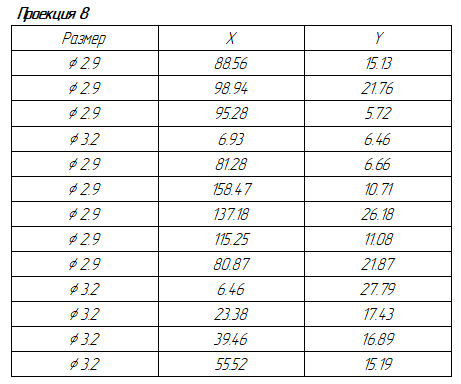

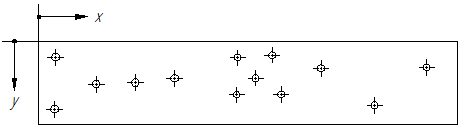

Координатная таблица и проекция с соответствующей системой координат
После вызова команды необходимо выполнить следующие действия:
1.Выбрать тип таблицы (координатная или знаковая).
2.Выбрать одну (для координатной таблицы) или несколько (для знаковой таблицы) проекций.
3.Выбрать набор колонок (необязательное действие).
4.Выбрать набор используемых условных графических обозначений (необязательное действие, доступное только для знаковой таблицы.
5.Подтвердить заданные параметры ( или <Ctrl>+<Enter>).
6.Задать локальную систему координат (только для координатной таблицы).
7.Разместить таблицу на чертеже.
Таблица отверстий является особой формой отчета по специальному составу изделия. Если на момент вызова команды создания таблицы отверстий в документе нет состава изделия типа Таблица отверстий, то он создаётся автоматически. В состав изделия попадают отверстия, видимые на всех проекциях, имеющихся на всех страницах в текущем документе. Учитываются только цилиндрические отверстиях, созданные различными способами, а также отверстия с конической резьбой, созданные командой Отверстие. Если одно и то же отверстие видно на нескольких проекциях, то для него создаётся несколько записей состава по количеству проекций. Информация о зенковках и цековках доступна, только если они созданы командой Отверстие.
После выбора проекции в таблицу на чертеже попадают только те записи состава, которые соответствуют выбранной проекции. При этом учитываются только отверстия, видимые на выбранной проекции. Отверстия, не видимые при текущем направлении проецирования, не попадают в таблицу, даже если они показаны на проекции штриховыми линиями.
По умолчанию для таблицы отверстий используются стандартные шаблоны отчёта, поставляемые вместе с T-FLEX CAD. При необходимости можно создать пользовательский шаблон отчёта и заменить шаблон имеющейся таблицы в диалоге параметров отчёта.
Состав изделия для таблицы отверстий также может быть создан без размещения таблицы на чертеже. Для этого необходимо воспользоваться следующей командой:
Пиктограмма |
Лента |
---|---|
Оформление > Таблица отверстий > Данные для таблицы отверстий |
|
Клавиатура |
Текстовое меню |
<THS> |
|

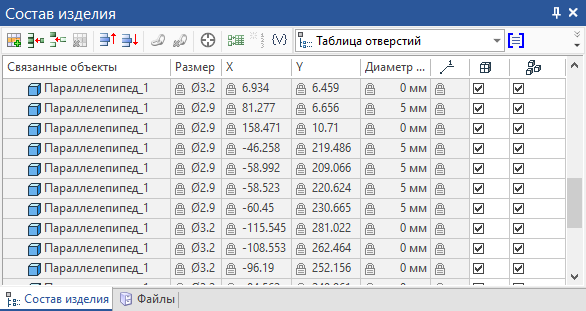

Работ с данными для таблицы отверстий осуществляется с помощью стандартных механизмов управления составом изделия T-FLEX CAD.
Если часть отверстий, попавших в состав изделия, необходимо исключить из таблицы, следует в окне Состав изделия снять для них флаг Включать в отчёты/спецификации текущего документа. Отверстия, соответствующие записи, выбранной в данный момент в окне Состав изделия, подсвечиваются на проекциях и в 3D сцене. Данные о координатах отверстий заполняются в составе изделия только после создания координатной таблицы на чертеже, т.к. до этого момента не задана система координат для их расчёта.
