Замечания. Новый механизм аннотирования.

Развитие механизмов аннотирования 3D моделей – это переход к новому способу работы с конструкторской документацией: без оформления чертежей и лишних бумаг. Все технические требования и замечания конструктор может обозначить прямо на 3D модели, после чего передать её исполнителю или на доработку. Для удобства управления расширенными аннотациями разработано специальное окно работы с замечаниями. Замечания можно оформлять при помощи инструмента аннотаций: размеры, надписи, тексты и т.д., а можно при помощи рисования сплайном имитировать надпись от руки.

Окно «Замечания»

Для работы с замечаниями: созданием, удалением, редактированием нужно пользоваться специальным окном Замечания.

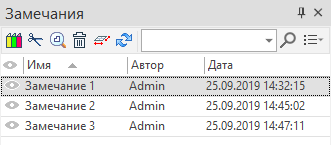

Набор пиктограмм вверху окна позволяет управлять замечаниями.

В окне доступен поиск и настройка отображаемых колонок.

Видимость. Первая колонка окна, всегда доступная. Нажатием пиктограммы определяем видимость замечания в 3D сцене или на чертеже.

Имя. Имя замечания.

Автор. Автор созданного замечания.

Дата. Дата создания замечания.

Текст. Объект замечания представляет собой графический объект, поэтому иногда  удобно пояснить его текстом.

Файл. Указывается расположение и имя файла содержащего замечание. С точки зрения объектов CAD системы замечание представляет собой объект, созданный в контексте. Файл замечания по умолчанию сохраняется в папку, где расположен файл, к которому созданы замечания.

Создание замечаний

Для создания нового замечания нужно воспользоваться пиктограммой в окне Замечания. Система автоматчики перейдёт в диалог выбора плоскости на которой будет создано замечание.

В Ленте при этом автоматически становится активной закладка Замечания.

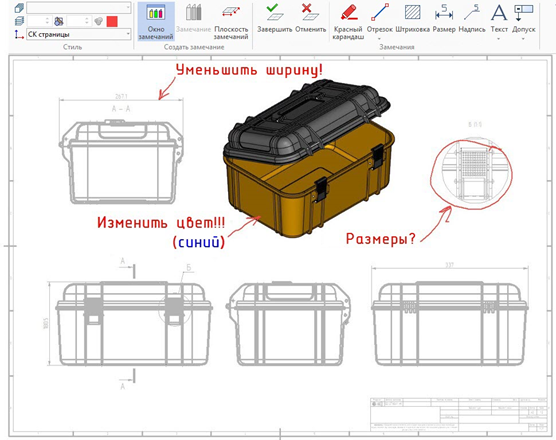

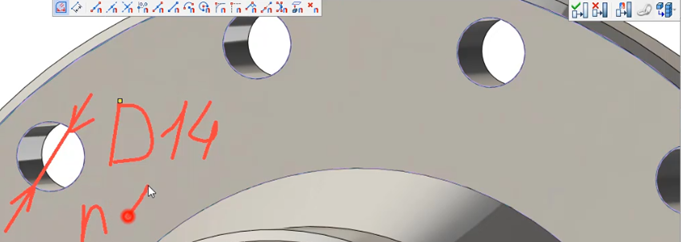

На закладке доступны инструменты создания аннотаций и эскиза. Комбинация простановки элементов аннотаций и элементов эскиза позволяет в свободном, стиле как будто от руки, создать замечание на модели или чертеже. Так, например, на выбранной плоскости замечания можно в режиме рисования сплайном (команда Красный карандаш) сделать пометку, указывающую на недочёт модели.

После создания замечания нужно выйти из контекста. Как уже говорилось выше – замечания является объектом, созданным в контексте, и записанным в специальный файл. Для выхода из контекста нужно воспользоваться панелью работы в контексте.

Аналогичные замечания можно создавать и на чертежах.

Если замечание создано в режиме интеграции с T-FLEX DOCs замечания сохраняются в виде объектов T-FLEX DOCs без использования файлов, представляющих собой фрагмент-замечание.

Замечания в режиме коллективной работы под управлением T-FLEX DOCs

При работе с данными T-FLEX DOCs может возникать необходимость рецензирования объектов системы. Например, в процессе корректировки и согласования документа сотрудникам может понадобиться инициировать процесс выдачи замечаний по документу, а руководителю подразделения - выдать задания подчинённым на создание замечаний. Таким образом, механизм управления замечаниями T-FLEX DOCs помогает организовать коллективную работу с данными системы в части их согласования и рецензирования. Механизм управления замечаниями T-FLEX DOCs позволяет создавать замечания для объектов системы, а также формировать запросы на создание замечаний. Замечания могут создаваться для любых объектов системы, в том числе для файлов T-FLEX CAD.

Создание замечаний к файлам T-FLEX CAD в режиме интеграции осуществляется через инструменты панели просмотра. Необходимо выбрать объект, связанный с файлом T-FLEX CAD, либо сам файл, и открыть вкладку Просмотр на панели свойств.
