Спираль

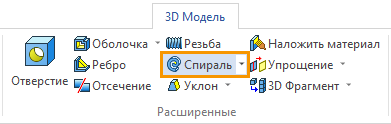

В новой версии T-FLEX CAD обновлена операция создания спирали.

Новая версия работает на основе спирального 3D пути (см. Спиральный 3D путь), поэтому интерфейс и основные возможности у них идентичны.

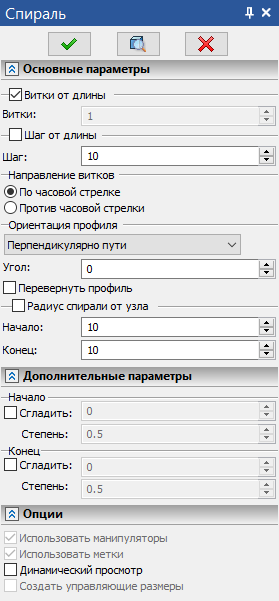

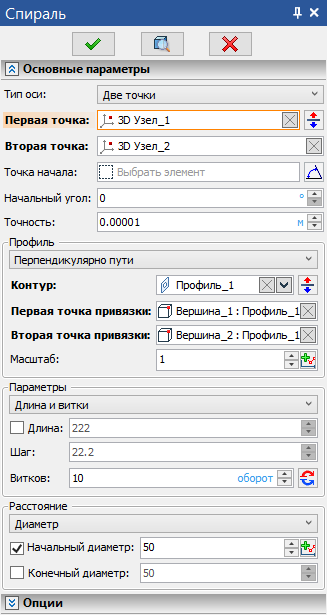

Ниже представлены окна параметров операции в T-FLEX CAD 16 и T-FLEX CAD 17 соответственно:

Обновлена группа Профиль. В качестве контура можно выбирать 3D профили, пути, ребра или грани.

Доступна возможность выбора нескольких ребер.

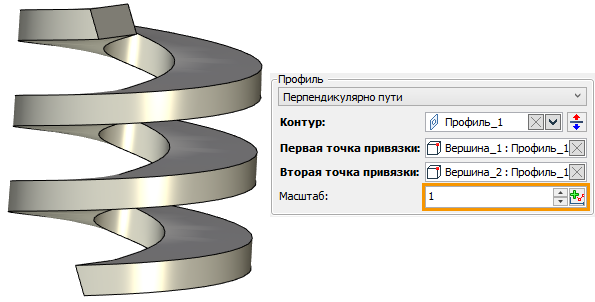

Точки привязки задают ориентацию профиля. Первая точка совмещается с началом спирального пути.

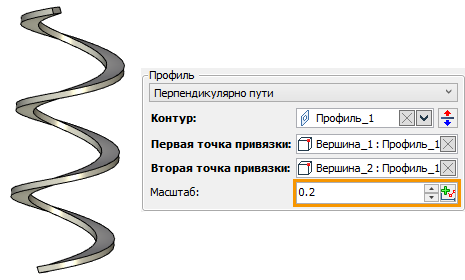

Опция Масштаб – аналог сглаживания из 16 версии. Масштаб можно задать как константу. Значение отличное от 1 изменяет размер спирали на всей длине.

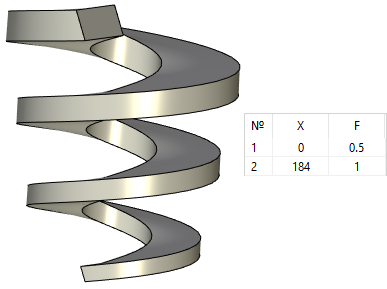

В качестве масштаба можно выбрать графики. График Полилиния с двумя точками изменяет масштаб линейно от начала и до конца всей длины:

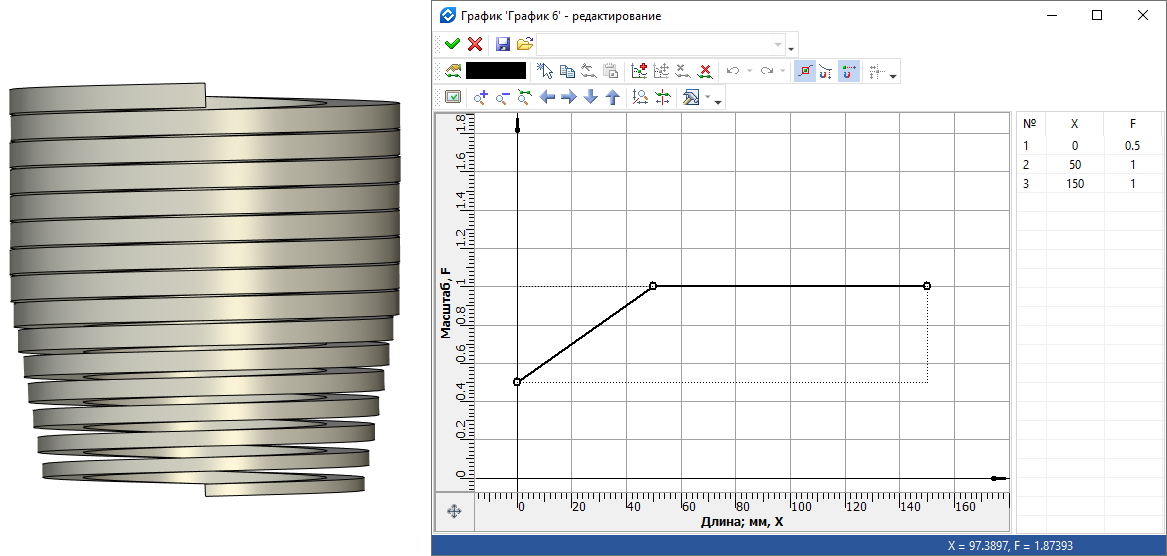

График Полилиния с количеством точек большим 2 изменяет масштаб линейно:

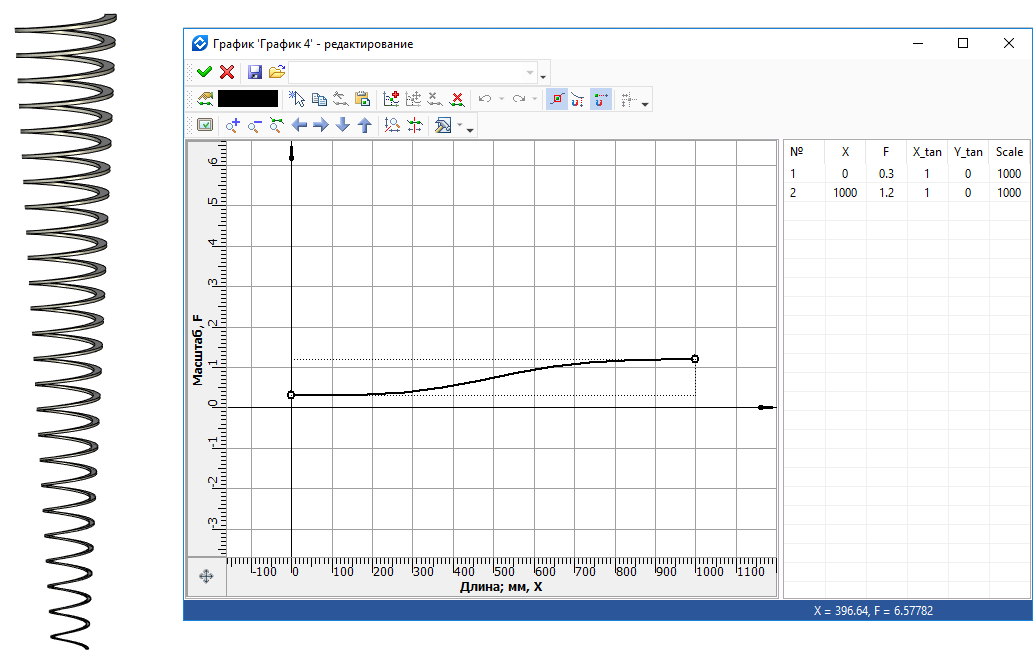

График Кубический сплайн изменяет масштаб плавно, согласно графику, по всей длине:
