Произвольный вид

Вызов команды:

Также данная команда доступна в виде опции в команде Проекция:

Проекция такого типа позволяет задать любое произвольное направление проецирования.

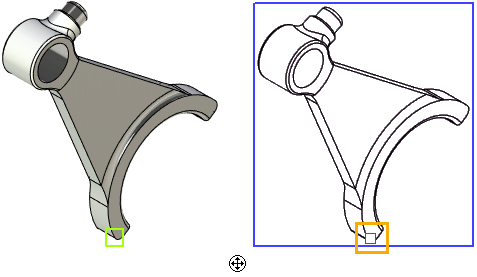

В первую очередь после вызова команды нужно определить положение проекции на чертеже. Помимо способов задания положения, общих для всех типов проекций, для произвольного вида можно совместить начало координат проекции с произвольной точкой 3D сцены. Для выбора такой точки используется следующая опция автоменю:

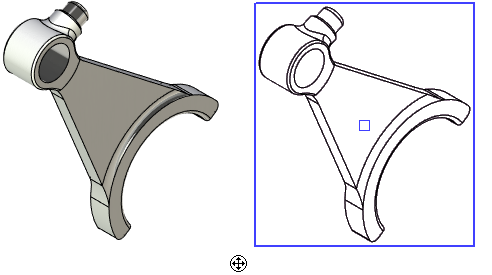

Далее необходимо определить направление проецирования. Направление проецирования по умолчанию определяется положением активной камеры в 3D окне на момент вызова команды.

Другое направление проецирования можно задать одним из следующих способов:

•Выбрать плоскость проецирования
Направление проецирования будет определяться нормалью к этой плоскости. Для выбора грани используйте опцию

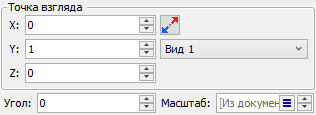

•Задать в окне параметров точку взгляда
Она может быть определена с помощью координат, либо выбором одного из стандартных или пользовательских видов. Координаты направления взгляда можно задать в окне параметров. В соответствующих полях записываются координаты X, Y и Z второй точки направляющего вектора. Первая точка вектора – начальная точка глобальной системы координат.





Для возврата к направлению проецирования по умолчанию используется следующая опция автоменю:
