Для создания такой проекции используется следующая опция команды Проекция.
<7> |
По существующей проекции |
Сначала определяется исходная 2D проекция, с которой будут взяты свойства для создаваемой проекции. Для выбора исходной проекции используется следующая опция автоменю, активная по умолчанию:
<V> |
Выбрать проекцию для задания параметров проецирования |
Новая 2D проекция будет совпадать с исходной по положению, ориентации, применяемым разрывам. Остальные параметры проекции можно отредактировать: можно изменить список проецируемых объектов и применяемых сечений, метод проецирования, стили доступных линий, параметры штрихования.
Создаваемой 2D проекции автоматически присваивается приоритет на 5 единиц больше, чем у исходной проекции. Дополнительно во вкладке Опции новой 2D проекции устанавливается флаг Строить очерк всей проекции.

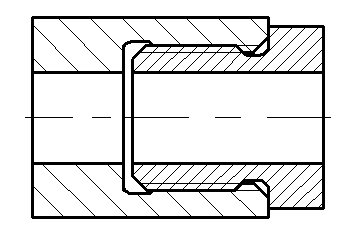

Данный способ создания 2D проекции можно использовать для построения проекций резьбовых соединений с рассечением обоих свинчиваемых деталей (винт и гайка). На проекции с одновременным рассечением обоих деталей линии резьбы винта и гайки будут накладываться друг на друга. Чтобы добиться правильного отображения резьбового соединения, можно поверх исходной проекции (разрез гайки) создать вторую 2D проекцию на основе первой, указав в списке проецируемых и разрезаемых элементов только винт.
