Массив 2D элементов по кривой

Вызов команды:

Массив по кривой позволяет разместить копии 2D элементов вдоль выбранной траектории с возможностью управления ориентацией копий.

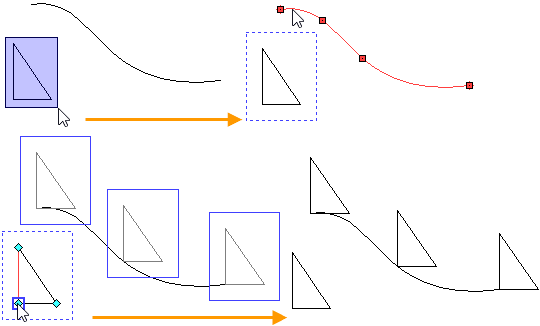

Для создания массива по кривой необходимо после выбора исходных элементов и выбора режима копирования задать кривую, а затем одну целевую точку, как описано в главе Привязка переноса и копирования 2D элементов. Первая копия в массиве будет располагаться относительно начальной точки выбранной кривой так же как исходные элементы массива располагаются относительно выбранной целевой точки. В отличие от других массивов, в массиве по кривой исходные элементы не входят в число копий. Для привязки второй копии используется точка, расположенная на выбранной кривой относительно начальной точки на расстоянии равном шагу массива. Копия располагается относительно точки на кривой так же, как исходные элементы располагаются относительно целевой точки. Для привязки третьей копии используется точка, расположенная на выбранной кривой на расстоянии равном шагу массива от точки, использованной для создания предыдущей копии, и т.д. В процессе задания целевой точки в 2D окне показывается предварительное изображение создаваемого массива, динамически изменяющееся в зависимости от текущего положения курсора. Количество копий, шаг, общая длина массива и способ ориентации копий определяются в окне параметров.

Параметры массива по кривой

В верхней части окна параметров расположен выпадающий список для выбора вида преобразования.

Подробная информация о видах преобразования доступна в главе Переход между командами переноса и копирования 2D элементов.

Справа от данного выпадающего списка расположена кнопка Сохранить параметры по умолчанию. Значения параметров, установленные на момент нажатия данной кнопки, будут использоваться по умолчанию при последующих вызовах команды создания линейного массива.



Ниже расположены следующие параметры массива:

Способ задания

Массив имеет три ключевых взаимосвязанных параметра: количество копий, шаг и общая длина. В зависимости от выбранного способа задания, два из этих параметров задаются пользователем, а третий вычисляется автоматически из значений первых двух. Кроме того, общая длина может быть задана длиной выбранной кривой. В выпадающем списке доступны следующие способы задания массива:

•Количество копий и шаг
Количество копий и шаг задаются пользователем. Общая длина считается автоматически.

•Длина и шаг
Общая длина и шаг задаются пользователем. Количество копий считается автоматически.

•Количество копий и длина
Количество копий и общая длина задаются пользователем. Шаг считается автоматически.

•Количество копий
Количество копий задаётся пользователем. Общая длина равна длине выбранной кривой. Шаг считается автоматически.

•Шаг
Шаг задаётся пользователем. Общая длина равна длине выбранной кривой. Количество копий считается автоматически.

Копий
Количество копий в массиве, т.е. число повторений исходных элементов.

В отличие от других массивов, в массиве по кривой сами исходные элементы не входят в количество копий.

Шаг
Расстояние между точками привязки соседних копий вдоль выбранной кривой.

Общая длина
Общая длина массива, т.е. расстояние между точками привязки первой и последней копий вдоль выбранной кривой.

Если заданы такие значения параметров, что общая длина (введённая вручную или вычисленная автоматически) превышает длину выбранной кривой, то все не уместившиеся копии будут построены относительно конечной точки кривой.

Ориентация
Копии массива могут быть по-разному ориентированы относительно кривой. В выпадающем списке доступны следующие способы ориентации копий:

•Постоянная
Для всех копий массива сохраняется ориентация исходных объектов копирования.

•По касательной
Угол поворота копии соответствует углу касательной, построенной к кривой в точке привязки этой копии.

•По хорде
Угол поворота копии соответствует углу хорды, проведённой из точки привязки предыдущей копии, к точке привязки текущей копии.



Кроме того, доступны поля ввода и флаги координат X и Y целевой точки.

Подробная информация о параметрах точек доступна в главе Привязка переноса и копирования 2D элементов.

См. также:

•Выбор 2D элементов для переноса или копирования

•Переход между командами переноса и копирования 2D элементов

•Режимы копирования 2D элементов

•Привязка переноса и копирования 2D элементов

•Действие после переноса и копирования 2D элементов
