Обводка контуров штриховки

По умолчанию линии контура штриховки не отображаются на чертеже, дабы избежать дублирования при использовании контура, построенного по линиям изображения. Для отображения линий контура необходимо установить флаг Обводка, расположенный в окне параметров команды Штриховка на вкладке Обводка. Это удобно, когда контур штриховки построен по линиям построения и узлам. Под флагом можно задать следующие параметры линий контура:

Тип линии
Для обводки контура штриховки доступны те же типы линий, что и для линий изображения. В выпадающем списке данного параметра доступны типы линий, описанные в файле tcad.lin, а также типы линий, основанные на пользовательских шаблонах.

Масштаб штрихов
Масштаб штрихов для прерывистых типов линий относительно размера штрихов, описанных в файле описания типа линии. На отображение сплошных линий не оказывает никакого влияния. Если значение масштаба отображается в квадратных скобках, то оно берётся из параметров документа (Параметры документа > Страница > Линии > Стиль линий > Масштаб штрихов).

Толщина
Толщина линии при использовании типа линии, описанного в файле *.lin. Если значение толщины отображается в квадратных скобках, то оно берётся из параметров документа и зависит от типа линии: для основной линии значение определяется параметром Толщина основных, а для всех остальных - параметром Толщина других (Параметры документа > Страница > Линии > Линии). Для типа линии Тонкая всегда используется значение из параметров документа, даже если пользователь ввёл другое значение в параметрах штриховки. Для типа линии, описанного в файле *.grb, толщина всегда берётся из этого файла.

Цвет
Цвет линии можно выбрать из выпадающего списка, задать числовым значением или выбрать из каталога.

Поверх штриховки

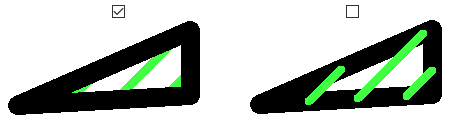

По умолчанию толщина линии обводки откладывается симметрично, т.е. половина толщины обводки накладывается на заполнение контура. Если данный флаг установлен, то линия контура перекрывает заполнение, если снят - наоборот.

Дополнительно

При установке данного флага ниже появляются следующие дополнительные параметры линии обводки:

•Сплошная линия/Двойная линия
Позволяет переключаться между одиночной и сдвоенной линиями обводки.



•Выравнивание
Направление применения параметра Ширина. В выпадающем списке можно выбрать одну из следующих опций:

Центр
Ширина откладывается симметрично.



Левое
Ширина откладывается влево относительно направления контура.



Правое
Ширина откладывается вправо относительно направления контура.



•Сочленения
Тип сочленений линии обводки в углах контура. В выпадающем списке можно выбрать одну из следующих опций:

Круглые
Углы скругляются радиусом, определяемым толщиной и шириной.



Острые
Углы не обрабатываются.



Ограниченные
Углы обрезаются по нормали к биссектрисе на расстоянии, определяемом параметром Не более (см. ниже).



         1 - Ширина; 2 - Не более

•Ширина
При использовании сплошной линии (см. выше) этот параметр определяет толщину линии. Параметр Толщина при этом ни на что не влияет.
При использовании двойной линии этот параметр определяет расстояние между параллельными линиями, образующими двойную.

•Не более
Расстояние от угла контура до скоса линии обводки при использовании ограниченных сочленений (см. выше). Для других типов сочленений этот параметр не имеет эффекта.
