Окружность - Касание поверхности

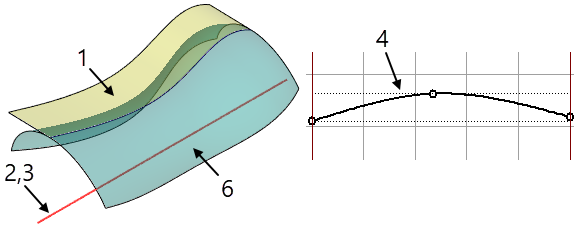

Для создания поверхности Окружность – Касание поверхности нужно выполнить следующие действия.

1.Выбрать касательную грань. Может быть задана гранью, поверхностью или набором гладкосопряжённых граней.

2.Выбрать осевую кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.

3.При необходимости выбрать опорную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. В случае, если опорная кривая не выбрана – ориентацию образующих профилей будет задавать осевая кривая.

4.Задать угол. Диапазон изменения угла от 0° до 180°. Значение может быть постоянным или переменным, заданным при помощи графика. В случае использования графика диапазон изменения от 0 до 179,99°. График не может переходить из отрицательной области в положительную или наоборот. Ось абсцисс графика – длина вдоль опорной кривой. Угол откладывается симметрично в обе стороны от точки касания.

5.Изменить, или оставить значения по умолчанию для параметров, определяющих точность построения.

6.Подтвердить создание поверхности.
