Цвет |

|
Цвет |
|
Каждый элемент имеет цвет.
Цвет выбранного элемента можно изменить:
•в
диалоге параметров элемента,
•с помощью системной панели,
•в группе команд Стиль, доступной на различных вкладках ленты.
Задание цвета с помощью ленты или системной панели доступно как в режиме ожидания команды, так и в командах создания и при выбранных элементах в командах редактирования.
Задание цвета отдельных граней с помощью ленты или системной панели невозможно; воспользуйтесь диалогом параметров грани.
При задании цвета тел с помощью ленты или системной панели для отображения нового цвета в 3D сцене воспользуйтесь командой
Обновить.
Цвет тел не виден при стиле отображения
Тоновая закраска с материалами, т.к. в этом случае визуализация тела определяется назначенным материалом.
Цвет отдельных граней виден только при стиле отображения
Тоновая закраска.
В любом из перечисленных способов доступны два элемента управления для задания цвета - выпадающий список и кнопка вызова каталога. Оба элемента управления находятся рядом. В диалогах параметров элементов также доступно поле ввода числового значения параметра Цвет.

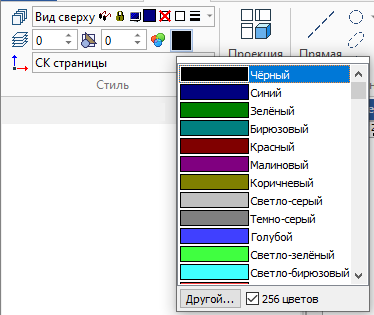

Выбор цвета из выпадающего списка
Выпадающий список вызывается нажатием
на квадратном или прямоугольном поле, отображающем образец выбранного цвета.
Пиктограмма |
Лента |
|---|---|
|
3D модель > Стиль > Цвет Чертёж > Стиль > Цвет Сборка > Стиль > Цвет Листовой металл > Стиль > Цвет Поверхности > Стиль > Цвет Сварка > Стиль > Цвет Коммуникации > Стиль > Цвет Примитив > Стиль > Цвет Опорная геометрия > Стиль > Цвет Замечания > Стиль > Цвет Рабочая плоскость > Стиль > Цвет |
Клавиатура |
Текстовое меню |
|
|
При использовании текстового интерфейса команда также доступна в системной панели.
Выбор цвета в списке осуществляется с помощью нажатия или перемещением рамки выбора с помощью стрелок на клавиатуре и нажатием <Enter>.
В нижней части списка доступны:
•Флаг 256 цветов
При установленном флаге доступен расширенный набор из 256 цветов, при снятом - только основные 16 стандартных цветов системы.
В некоторых диалоговых окнах вместо данного флага отображается выпадающий список, позволяющий переключаться между наборами из 16 цветов, 256 цветов и оттенками серого.
•Кнопка Другой...

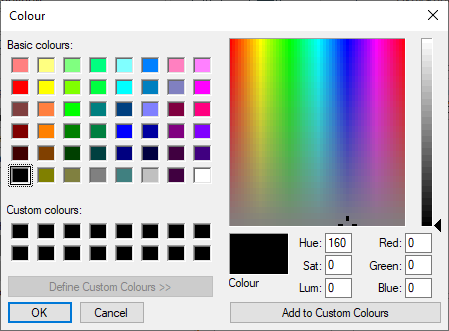

Вызывает стандартный диалог для выбора цвета на спектре.

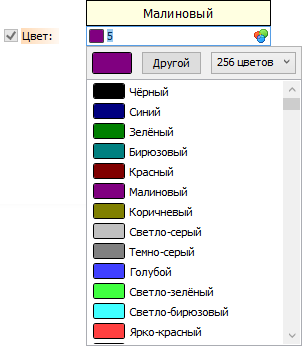

Задание числового значения параметра Цвет
В диалогах параметров элементов для параметра Цвет доступно поле ввода числового значения. Данное поле может совмещёно с выпадающим списком для выбора цвета или же располагаться рядом с ним. Введённое значение определяет порядковый номер применяемого цвета в выпадающем списке. Нумерация начинается с нуля, т.е. первому в списке цвету (чёрному) соответствует нулевое значение параметра. В качестве значения можно использовать вещественную переменную.
|
|
Для выбора цвета из каталога цветов нажмите кнопку
Выбор цвета из каталога цветов.
Пиктограмма |
Лента |
|---|---|
|
3D модель > Стиль > Выбор цвета из каталога цветов Чертёж > Стиль > Выбор цвета из каталога цветов Сборка > Стиль > Выбор цвета из каталога цветов Листовой металл > Стиль > Выбор цвета из каталога цветов Поверхности > Стиль > Выбор цвета из каталога цветов Сварка > Стиль > Выбор цвета из каталога цветов Коммуникации > Стиль > Выбор цвета из каталога цветов Примитив > Стиль > Выбор цвета из каталога цветов Опорная геометрия > Стиль > Выбор цвета из каталога цветов Замечания > Стиль > Выбор цвета из каталога цветов Рабочая плоскость > Стиль > Выбор цвета из каталога цветов |
Клавиатура |
Текстовое меню |
|
|
При использовании текстового интерфейса команда доступна в системной панели.

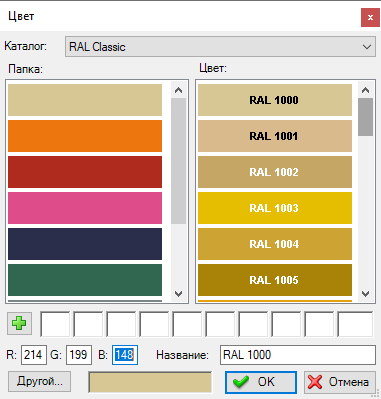

В результате появляется диалог:
В верхней части диалога находится выпадающий список, в котором можно выбрать Каталог.
Вместе с системой поставляются каталоги RAL Classic и каталог Стандартных цветов.
Каждый каталог цветов хранится в отдельном файле с расширением .acb. Для редактирования каталога цветов может использоваться текстовый редактор, либо один из доступных редакторов файлов формата .acb. По умолчанию, доступные в системе каталоги цветов расположены в системной папке Program/ColorBooks. Изменить путь для поиска файлов каталогов цветов можно в Установках системы (Установки > Папки > Папки > Каталогов цветов).

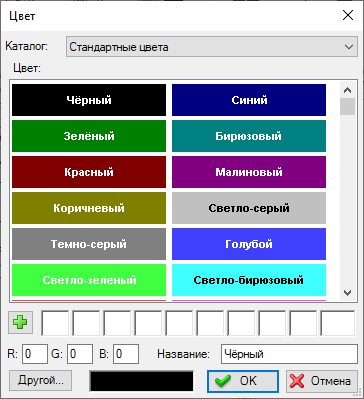

Каталог Стандартные цвета содержит те же 256 цветов, что и выпадающий список для выбора цвета.
Каталог RAL Classic содержит набор Папок, соответствующих основным цветам. Каждая папка содержит множество оттенков основного цвета папки. Список папок отображается в левой части диалога, список цветов в текущей папке - в правой.
Под списками папок и цветов каталога, находятся ячейки для 10 избранных цветов, которые пользователь может добавить из каталога с помощью кнопки
и иметь к ним прямой быстрый доступ.
Цвета и папки выбираются при помощи . В нижней части диалога отображается образец выбранного цвета, его название и величины компонентов RGB. Величины компонентов можно ввести вручную с клавиатуры.
С помощью кнопки Другой... так же, как и в выпадающем списке для выбора цвета можно вызвать стандартный диалог для выбора цвета на спектре.
