Установки системы > Цвета

Данная закладка позволяет настроить цвета, которые используются для выделения различных 2D и 3D элементов в окнах видов, а также некоторых элементов интерфейса.

Часть данных настроек не действуют на те страницы, для которых соответствующие цвета заданы специально в Параметрах документа.

Цвета выбираются из выпадающего списка или из каталога как описано в разделе Цвет.

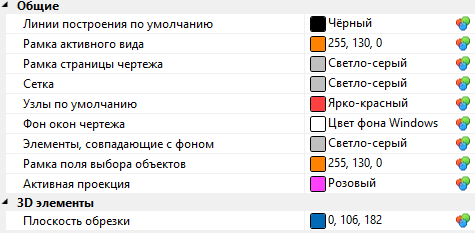

Общие

Линии построения по умолчанию. Цвет линий построения на чертеже и РП.

Рамка активного вида. Цвет, которым выделяется контур активного в данный момент окна вида.

Сетка. Цвет точек сетки.

Узлы по умолчанию. Цвет 2D узлов на чертеже и РП.

Фон окон чертежа. Цвет фона в 2D окнах.

Элементы, совпадающие с фоном. Этим цветом на экране отображаются 2D элементы, в параметрах которых установлен такой же цвет, как у фона чертежа.

Рамка поля выбора объектов. Цвет выделения в служебных окнах активных полей, которые требуют выбора объектов.

Активная проекция. Цвет границ активного чертёжного вида или 2D проекции.

3D элементы

Плоскость обрезки. Цвет плоскости обрезки в 3D окнах.

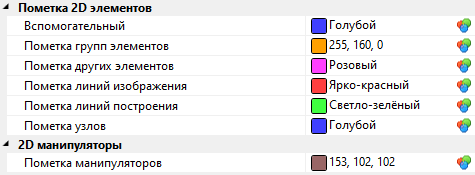

Пометка 2D элементов

Цвета, используемые для выделения выбранных 2D объектов различного типа в окнах видов.

2D манипуляторы

Цвет манипуляторов 2D узлов, отображаемых при редактировании внешних переменных 2D фрагмента в сборке.

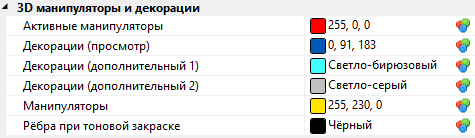

3D манипуляторы и декорации

Цвета 3D манипуляторов (кроме тех, цвета которых заданы индивидуально), декораций и рёбер 3D модели.

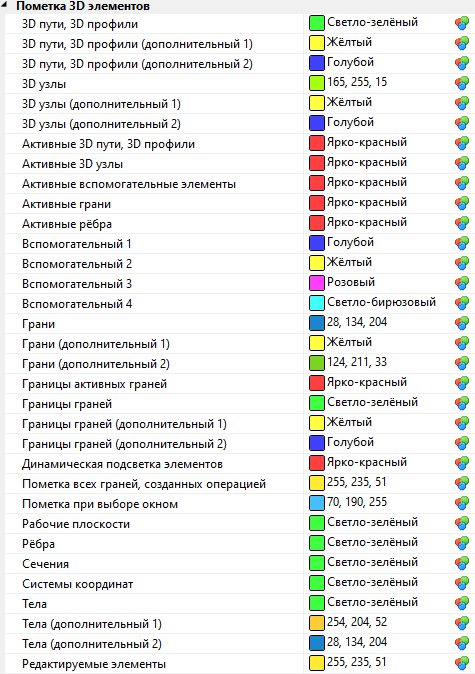

Пометка 3D элементов

Цвета, используемые для выделения выбранных 3D объектов различного типа в окнах видов.

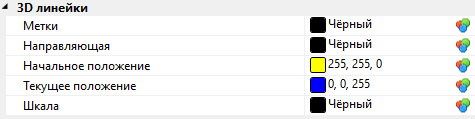

3D линейки

Цвета линеек, отображаемых при использовании 3D манипуляторов.

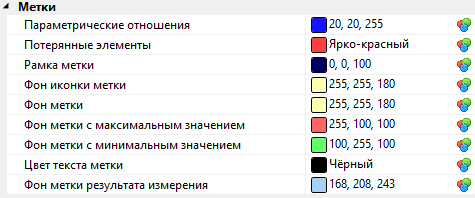

Метки

Цвета меток, отображаемых в различных командах 3D моделирования.

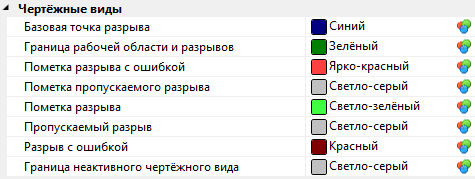

Чертёжные виды

Цвета, используемые при задании разрывов на чертёжных видах и 2D проекциях.

Граница неактивного чертёжного вида. Цвет границ неактивного чертёжного вида или 2D проекции.

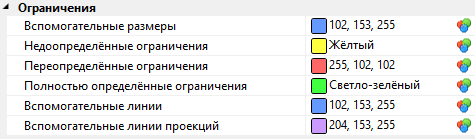

Ограничения

Цвета, используемые для отображения ограничений, а также вспомогательных линий и размеров.

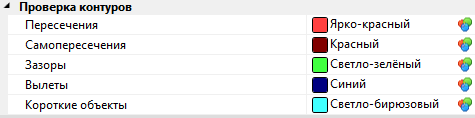

Проверка контуров

Цвета, используемые для выделения на чертеже или РП результатов проверки контуров.

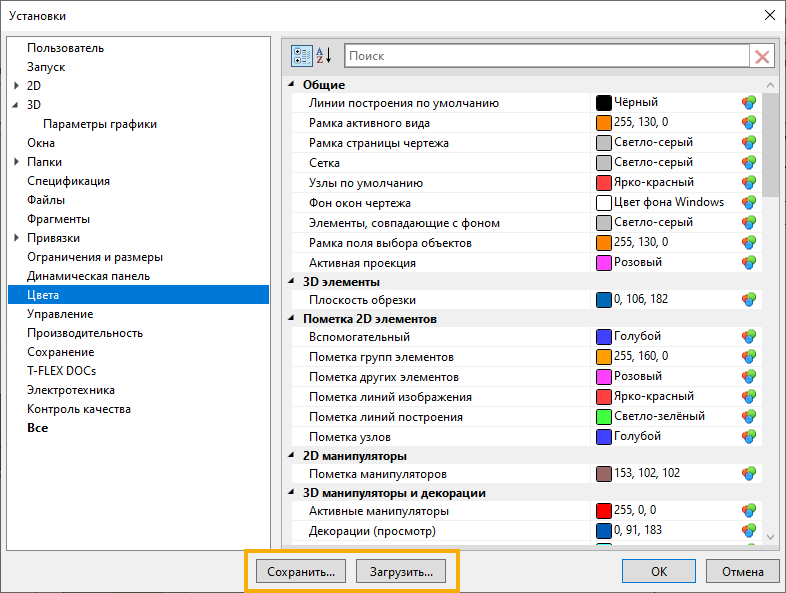

Импорт/экспорт цветовой конфигурации

Заданные настройки можно сохранить во внешний файл «*.tfc» для последующего использования. Сделать это можно с помощью кнопки Сохранить… Для загрузки цветов из внешнего файла используется кнопка Загрузить…
