Стили коммуникаций

Стиль - группа настроек, предназначенная для автоматического заполнения участков трасс. Стили соответствуют стандартам, которые обычно применяются при проектировании трубопроводов. Например, детали трубопровода зачастую должны соответствовать определённым требованиям по длине и диаметру сегмента; кроме того, эти детали должны содержать фитинги из определённых материалов.

Определения стилей сохраняются в редакторе стилей. С помощью редактора можно просматривать, добавлять, изменять и удалять стили. Определения нескольких стилей можно также импортировать в редактор и экспортировать из него в виде файла в формате .xml. Можно изменить любой из стилей по умолчанию, или использовать их в качестве основы для создания новых пользовательских стилей. Кроме того, пользовательские стили можно создавать на основе пустого стиля.

Вызов редактора стилей осуществляется из ленты Коммуникации:

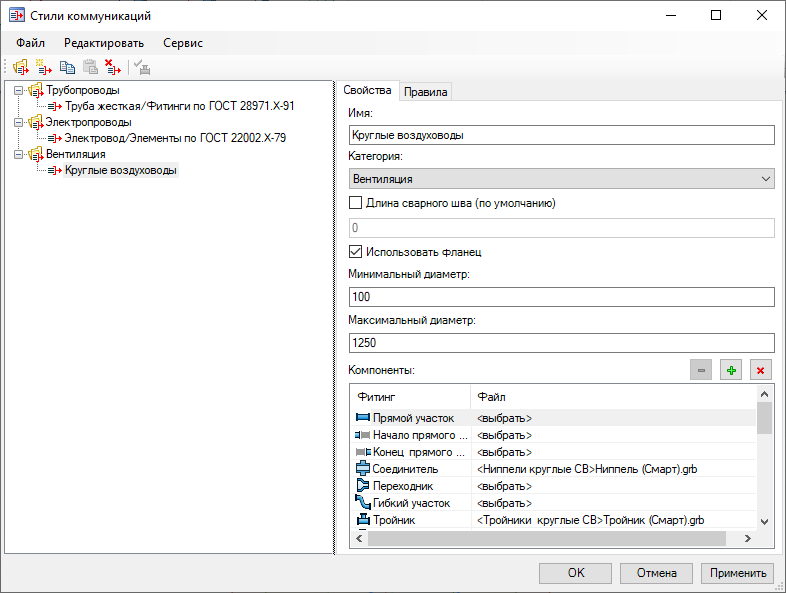

После вызова редактора появляется диалоговое окно Стили коммуникаций.

В верхней части окна располагается инструментальная панель:

Создать категорию позволяет создать новую папку для стилей.

Создать стиль создаёт новый стиль в выбранной категории.

Копировать стиль копирует выбранный стиль.

Вставить стиль вставляет копированный стиль в выбранную категорию.

Удалить удаляет выбранный стиль.

Обновить информацию о фитингах - обновляет данные о фитингах.

В левой части окна располагается список категорий и стилей ,созданных в документе.

Созданные стили можно экспортировать в формат *.xml и импортировать из файла с помощью соответствующих команд в меню Файл.

Параметры выбранного стиля отображаются в правой части окна.

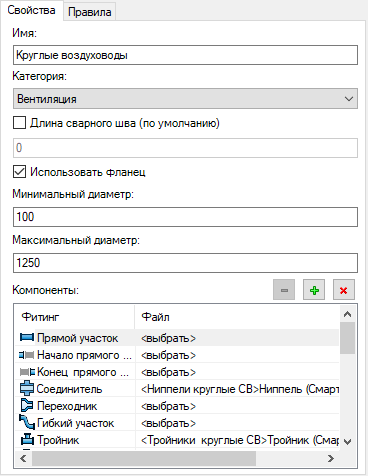

Закладка Свойства

Имя. В поле можно задать имя стиля, которое будет отображаться в списке в левой части окна.

Категория. В выпадающем списке содержатся категории, к которым можно отнести выбранный стиль. При желании можно создать новую категорию, выбрав соответствующий пункт меню из выпадающего списка.

Длина сварного шва по умолчанию. Когда флаг активен, можно задать длину сварного шва по умолчанию.

Использовать фланец. Определяет использование фланцев для стиля.

Минимальный диаметр и максимальный диаметр определяет допустимые диаметры коммуникаций.

В окне Компоненты отображается список типов фитингов и соответствующих им файлов.

Для работы с окном Компоненты используются кнопки:

удалить компонент. Удаляет выбранный файл из списка.

выбрать компонент. Добавляет файл в список.

удалить все компоненты. Удаляет все файлы из списка.

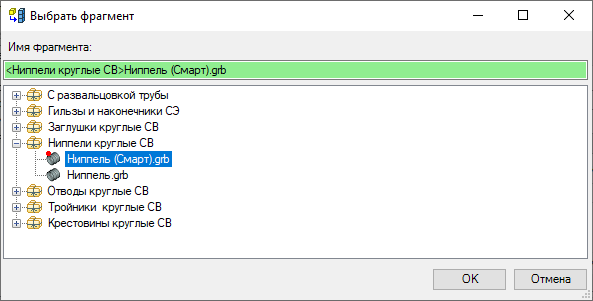

После клика мышью в поле <Выбрать> или нажатия кнопки , появляется следующее окно:

В этом окне отображаются все доступные для выбора фрагменты в библиотеках T-FLEX.

Если имя фрагмента подсвечено красным, выбор невозможен.

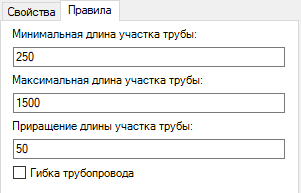

Закладка Правила.

Минимальная длина участка трубы, Максимальная длина участка трубы - задают минимальную и максимальную длину участка трубы.

Приращение длины участка трубы. Можно указать приращение длины. Приращение длины это шаг, с которым система учитывает указанные выше условия.

Гибка трубопровода. При установленном флаге производится гибка трубопровода с заданным стилем.

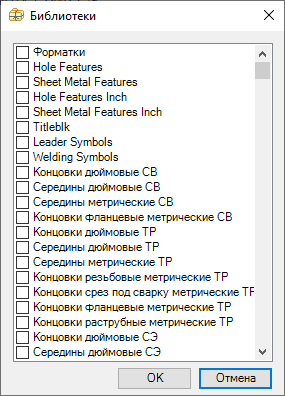

Полный список библиотек берётся из T-FLEX. Для выбора библиотек используется опция Сервис >> Библиотеки.
