Автоматическая прокладка трассы

Вызов команды:

Пиктограмма	Лента
	Коммуникации > Построения > Прокладка трассы
Клавиатура	Текстовое меню
-	Сервис > Коммуникации > Прокладка трассы

Команда Прокладка трассы осуществляет автоматизированную прокладку трассы между выбранными узлами. Для задания траектории среднего участка трассы может быть использован жгут.

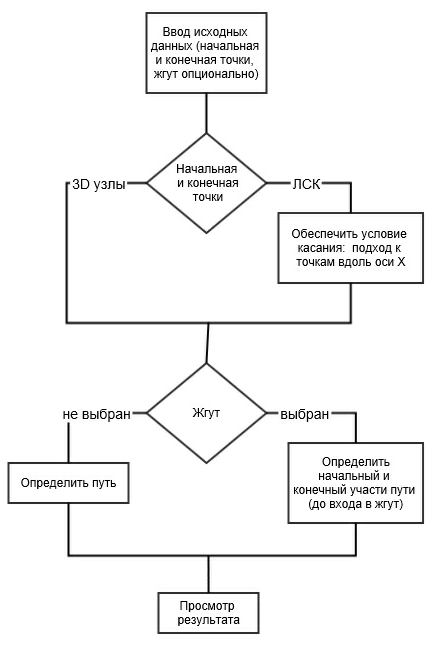

Алгоритм действий при работе с командой может быть представлен следующим образом:

auto_trassa19

После вызова команды доступны следующие опции:

	<F>	Выбрать начальную точку
	<S>	Выбрать конечную точку
	<D>	Сбросить начальную и конечную точки
	<L>	Выбрать жгут
	<C>	Отменить выбор жгута
	<N>	Продолжить
	<P>	Вернуться
	<R>	Продолжить работу команды после применения текущих изменений

В окне параметров можно задать параметры создаваемой трассы:

18auto_trassa10

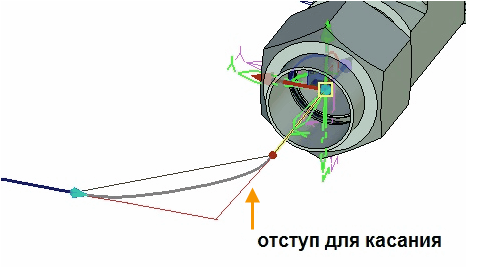

Отступ для касания
Расстояние, на которое участок трассы отступает от точки пересечения с другим участком для построения сопряжения между ними.

auto_trassa20

Радиус скругления
Радиус скругления в точках излома трассы.

Тип трассы: полилиния, сплайн по точкам, сплайн по полилинии. Может быть отдельно задан для каждого участка трассы.

Цвет
Цвет трассы по умолчанию.

Упрощать геометрию
Позволяет получить трассу из одного участка, т.е. объединяет участки трассы при одновременном соблюдении трёх условий:

- отступ для касания обеих участков равен нулю;
- радиусы скругления на участках равны;
- тип трассы совпадает.

Создадим две одинаковых трассы - одну без упрощения, вторую с упрощением.

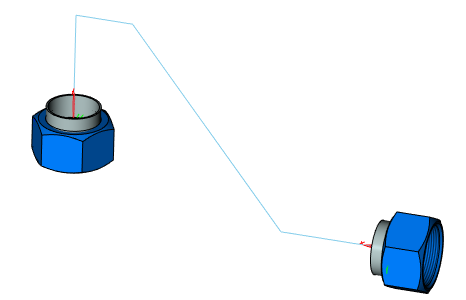

18S_RouteAuto2

Трасса, построенная без упрощения, состоит из трёх участков.

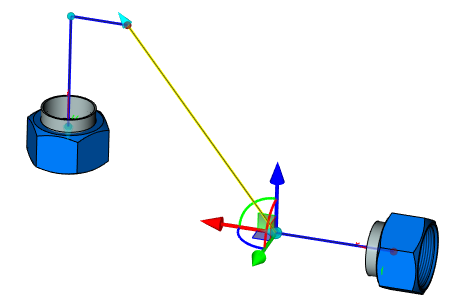

18_RouteAuto4 18S_RouteAuto3

Трасса, построенная с упрощением, имеет такую же форму, но состоит из одного участка.

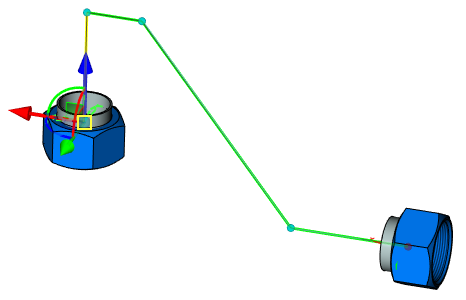

18_.RouteAuto6 18S_RouteAuto5

Прокладка трассы

Прокладка трассы происходит в несколько этапов. На каждом этапе строится участок трассы. Участок прокладывается по рёбрам манипулятора-параллелограмма или прямоугольника. Этот манипулятор появляется для каждого участка трассы. Можно выбирать рёбра, по которым будет проложена трасса, и задавать длину этих рёбер.

После задания исходных данных для построения трассы – начальной ЛСК и конечной ЛСК и жгута , необходимо нажать кнопку Продолжить.

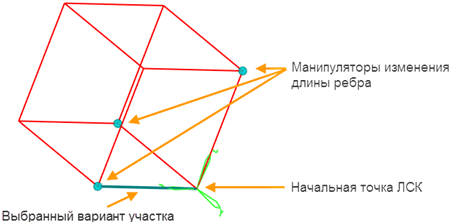

После этого появляется манипулятор-параллелограмм, с помощью которого нужно указать вариант подхода трассы к первой точке вдоль оси X. Для указания варианта необходимо выбрать нужные рёбра манипулятора.

auto_trassa15

Изменить длину рёбер можно с помощью манипуляторов или в разделе Отступ для касания в окне параметров.

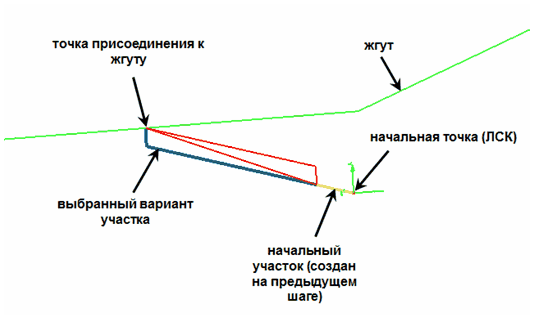

После выбора нужного варианта необходимо нажать и повторить действия для второй точки. На следующих двух шагах система автоматически находит ближайшие точки для соединения со жгутом и предлагает определить участки пути до этих точек. Действие выполняется аналогично предыдущим, путём выбора рёбер параллелепипеда. Подобным же образом задаётся траектория для построения трассы без использования жгута.

auto_trassa21

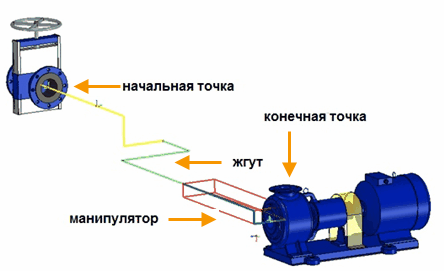

Заключительный шаг – предварительный просмотр результата. Можно подтвердить создание трассы, нажав , или же с помощью опции вернуться на предыдущие этапы для корректировки каких-либо параметров.

auto_trassa24

После построения трасса доступна для редактирования стандартными средствами редактирования трасс: можно изменять типы участков, радиусы сопряжения и т.д.
