Экспорт в IFC

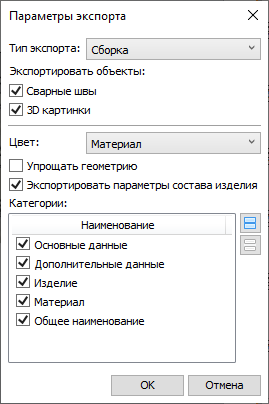

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.

Тип экспорта

Доступны следующие типы:

•Набор тел
3D геометрия экспортируется без сохранения иерархии сборки.

•Сборка
3D геометрия экспортируется с сохранением иерархии сборки, определяемой составом изделия. Записи состава, не связанные с 3D геометрией и не имеющие дочерних записей, связанных с 3D геометрией, игнорируются.

Экспортировать объекты

Тела экспортируются всегда. Дополнительно можно включить или выключить экспорт 3D объектов следующих типов:

•Сварные швы
Сварные швы преобразуются в тела.

•3D картинки
Объект будет экспортирован как сетка.

Цвет

В выпадающем списке данного параметра можно выбрать источник данных о цвете экспортируемой геометрии:

•Тоновая закраска
Используется цвет, заданный в параметрах тела.

•Материал
Используется основной цвет, заданный в параметрах материала тела.

Упрощать геометрию

По возможности удаляет избыточную топологию у экспортируемых тел модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. По умолчанию эта опция отключена, так как при её использовании растут время экспорта и потребление памяти.

Экспортировать параметры состава изделия

Данная опция доступна только для типа экспорта Сборка. При установленном флаге доступен выбор категорий экспортируемых параметров записей состава изделия. Выбранные параметры состава изделия экспортируются как атрибуты соответствующих объектов сборочной структуры.
