Метод заполнения «По образцу». Основные параметры штриховки

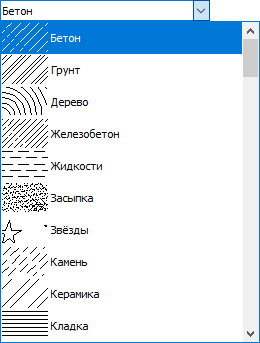

При выборе метода заполнения По образцу контуры штриховки заполняются изображением-образцом, взятым из отдельного файла. В комплект поставки T-FLEX CAD входит широкий набор различных образцов штриховки. При необходимости можно также создавать и использовать пользовательские образцы штриховки. Образец выбирается в выпадающем меню, расположенном под кнопками выбора метода заполнения.

Образцы штриховок в T-FLEX CAD могут задаваться двумя способами:

1.Структура штриховки может быть описана в файле формата *.pat Это формат описания типов штриховки системы AutoCAD. Поэтому, если вам не хватает каких-либо типов, то можно либо создать их самостоятельно, либо прямо взять из системы AutoCAD, если она установлена на вашем компьютере. Имя файла *.pat и путь к нему задаются в установках системы (Установки > Файлы > Образцов штриховки). По умолчанию используется файл tcad.pat, расположенный в папке ...Program (если система T-FLEX CAD установлена в папку, предлагаемую установщиком по умолчанию, то полный путь к файлу выглядит как C:/Program Files/T‑FLEX CAD 17/Program/tcad.pat). В этом файле содержится набор различных штриховок, в том числе и соответствующих требованиям ГОСТ. Информация о создании пользовательских образцов штриховки данным способом доступна в документации AutoCAD.



2.Штриховки по образцу могут быть созданы на основе изображения, которое находится в файле формата *.grb. Файлы, использующиеся в качестве образцов штриховки, должны находиться в папке ...Program/HatchPatterns (если система T-FLEX CAD установлена в папку, предлагаемую установщиком по умолчанию, то полный путь к папке выглядит как C:/Program Files/T‑FLEX CAD 17/Program/HatchPatterns). Информация о создании пользовательских образцов штриховки данным способом доступна в главе Пользовательские образцы штриховки.



В *.grb-файле образца всегда задаётся начальный узел с именем Center. По умолчанию начальный узел образца совмещается с произвольной точкой контура штриховки. В команде редактирования штриховки можно выбрать начальный узел штриховки. Если выбран начальный узел штриховки, то начальный узел образца будет совмещён с этим узлом.

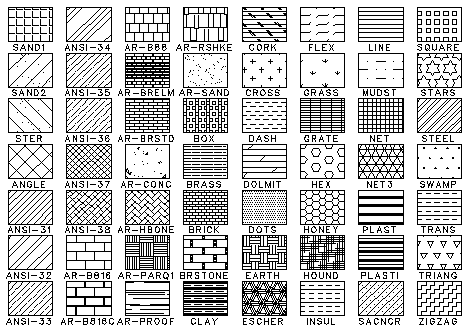

В выпадающем списке выбора образца штриховки доступны образцы, заданные обоими способами.

Помимо выбора образца для данного метода заполнения доступны следующие параметры:

•Размер
Масштабный коэффициент штриховки по образцу. Ниже показан пример одной и той же штриховки с разными значениями параметра Размер. При задании слишком маленького масштабного коэффициента штриховка может выглядеть как сплошная заливка.



•Угол
Угол поворота образца против часовой стрелки.

•Толщина линий
Толщина линий образца. Данный параметр влияет только на образцы, хранящиеся в в файле *.pat. При выборе образцов, хранящихся в *.grb-файлах, используется толщина, установленная в файле образца.
