Метод заполнения «Заливка». Основные параметры штриховки

При выборе метода заполнения Заливка контуры штриховки заполняются выбранным цветом или несколькими цветами, плавно переходящими друг в друга.

В верхней части группы параметров этого метода располагается выпадающий список Переход цвета, в котором можно выбрать одну из следующих опций:

•Нет
Заливка выполняется одним цветом без переходов. По умолчанию используется чёрный цвет. Изменить цвет можно в ленте или в диалоге параметров штриховки на вкладке Заполнение.

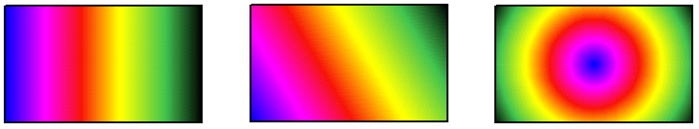

•Линейный
Заливка выполняется с переходом цвета по прямым. Угол наклона этих прямых и используемые цвета задаются ниже.

•Круговой
Заливка выполняется с переходом цвета по окружностям. Используемые цвета задаются ниже. Центр окружностей является общим для всех контуров. По умолчанию он располагается в суммарном центре контуров. В команде редактирования штриховки можно выбрать начальный узел штриховки. Если выбран начальный узел, то центр окружностей перехода цвета будут совпадать с этим узлом.

Ниже располагается поле Угол, в котором можно задать угол линейного перехода цвета. Для других типов перехода этот параметр недоступен.

В нижней части группы параметров метода заполнения располагается шкала, на которой можно задать цвета, используемые при линейном и круговом переходе.

Расположение цвета на шкале отмечается треугольным маркером и определяет положение этого цвета на заполняемых контурах. Для линейного перехода левый конец шкалы соответствует крайней левой точке крайнего левого контура, а правый конец шкалы - крайней правой точке крайнего правого контура. Для кругового перехода левый конец шкалы соответствует центру совокупности выбранных контуров, а правый конец шкалы - наиболее удалённой от этого центра точке.

По умолчанию используется два цвета - белый на левом конце шкалы и чёрный на правом конце. Таким образом цвет заливки плавно переходит от белого к чёрному через оттенки серого.

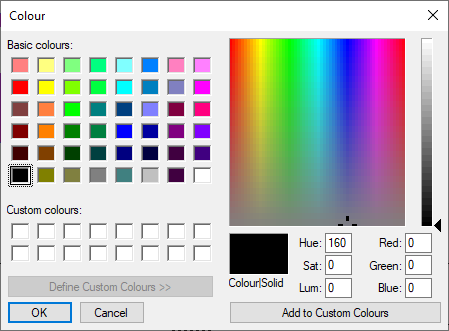

Цветность шкалы можно изменять, задавая произвольные цвета в любом количестве. Для добавления нового цвета нажмите в желаемом месте шкалы. Появится стандартное окно Windows для задания цвета.

После выбора цвета и закрытия этого окна в указанном месте шкалы появляется заданный цвет. Используя маркер , можно изменить положение цвета на шкале. Для этого наведите курсор на нужный маркер. Курсор сменит вид на . Далее зажмите и удерживайте , перемещая курсор. Маркер будет следовать за курсором. Установите маркер в требуемое положение и отпустите .

Для удаления цвета из шкалы переходов нужно переместить его маркер за пределы шкалы.

Для изменения одного из имеющихся цветов шкалы нужно нажать на маркере этого цвета.

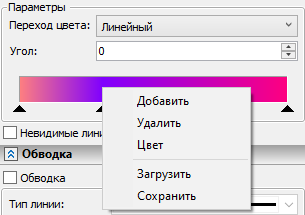

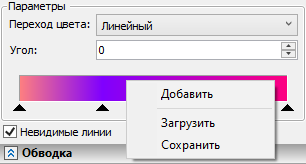

Для настройки шкалы переходов цвета можно также использовать контекстное меню, вызываемое нажатием на изображении шкалы. Содержимое меню зависит от того, для какой точки шкалы оно вызвано. По сравнению с точками перехода цветов, в точках, соответствующих маркерам цветов дополнительно доступны команды удаления и изменения цвета. С помощью команд Сохранить и Загрузить шкалу можно сохранить во внешний файл формата *.col или загрузить из такого файла.
