Импорт из нейтральных форматов и форматов других систем

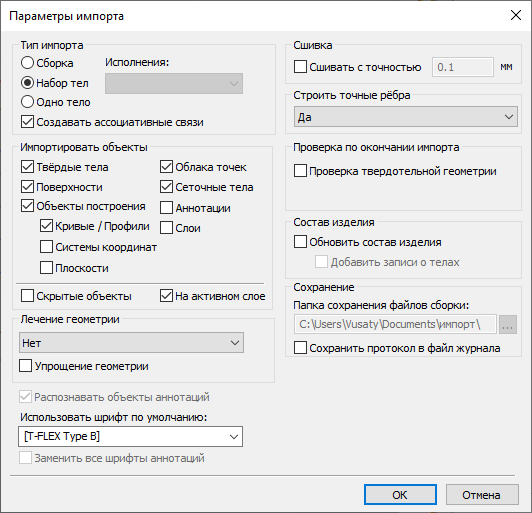

Для форматов 3DXML, ACIS, Autodesk Inventor, Catia V4, Catia V5, CGR, Creo/ProE, I-Deas, IGES, JT, PRC, Rhino, Siemens NX (Unigraphics), Solid Edge, SolidWorks, STEP, U3D, VDA-FS используется одинаковый диалог параметров импорта.

Тип импорта

Доступны следующие типы:

•Сборка
Модель будет импортироваться с созданием структуры сборки. Для хранения фрагментов и самой сборки на диске создаются новые документы, содержащие элементы сборки. После окончания импорта в окне T-FLEX CAD будет открыт созданный файл сборки.

•Набор тел
Модель будет импортирована как набор независимых внешних моделей, соответствующих отдельным деталям сборки. Импортированная модель добавляется в текущий документ T-FLEX CAD.

•Одно тело
Результатом импорта будет одно тело, которое вставляется в текущий документ T‑FLEX CAD. Результат аналогичен результату использования команды Внешняя модель.

Создавать ассоциативные связи

При установленном флаге система попытается воспроизвести ассоциативные связи между импортируемыми объектами, аналогичные имеющимся в исходном файле.

Исполнения

Если система обнаружит исполнения импортируемой детали или сборки, то в выпадающем списке можно будет выбрать конкретное исполнение для импорта или импортировать все исполнения.

Чтобы исполнения были доступны для импорта, может требоваться наличие дополнительных файлов. Набор необходимых файлов зависит от формата импорта.

Для импорта исполнений из Creo необходимо, чтобы в папке с импортируемой деталью или сборкой находились её исполнения в формате *.xpr или *.xas и таблица семейств в формате *.ptd.

Импортировать объекты

В этой группе параметров можно выбрать объекты, которые будут импортированы в документ:

•Твёрдые тела

•Листовые тела (поверхности)

•Проволочные тела (каркасная геометрия)

•Скрытые объекты
При снятом флаге скрытые объекты любых типов не импортируются. При установленном флаге импортируются скрытые объекты тех типов, флаги которых установлены.

•Только на активном слое
При установленном флаге объекты на слоях, не соответствующих активному фильтру, не импортируются.

•Облака точек
Точки импортируются в виде 3D узлов

•Сеточные тела (полигональная сеточная геометрия)

•Аннотации (3Д элементы оформления)

•Слои

Материалы импортируются при импорте геометрии, к которой они применены.

При импорте из ряда форматов также могут быть импортированы переменные и атрибуты. Для этого перед импортом необходимо указать импортируемые данные в специальном файле (см. Импорт переменных и атрибутов с помощью конфигурационного файла).

Лечение геометрии

Можно выбрать один из следующих вариантов: Авто, Да, Нет.

•Да
Система старается исправить ошибочную геометрию в импортируемой модели и получить корректное тело. Потенциальные ошибки могут быть связаны с наличием в исходной модели самопересечений или не сшитых поверхностей. Полученное в результате лечения тело может отличаться от исходного.

Опция Лечение геометрии не гарантирует получения абсолютно корректных данных.

•Да (включая ориентацию граней)
Данная опция доступна только для формата STEP. По сравнению с предыдущей опцией, она дополнительно позволяет инвертировать нормали граней при необходимости.

•Авто
Система сама решает, следует предпринимать попытку лечения или нет.

•Нет
Лечение модели не производится, что ускоряет процесс импорта.

Упрощение геометрии. Опция по возможности удаляет избыточную топологию у импортируемых тел.

Аннотации

Опции данной группы применимы, только если в группе Импортировать объекты включен импорт аннотаций.

Распознавать объекты аннотации

При снятом флаге импортированные аннотации представляют собой 3D изображения.

При установленном флаге система попытается сконвертировать их в соответствующие объекты T-FLEX CAD (размеры, надписи и т.п.), а 3D изображениями будут лишь те объекты, которые не удалось сконвертировать.

Использовать шрифт по умолчанию

Если шрифт, используемый для аннотаций в исходном файле, не поддерживается T-FLEX CAD, при импорте он будет заменён на выбранный в данном выпадающем списке. В противном случае замена шрифта управляется флагом, расположенным ниже.

Заменить все шрифты аннотаций
При установленном флаге все шрифты импортируемых аннотаций заменяются на выбранный в расположенном выше выпадающем списке.

При снятом флаге заменяются только те шрифты, которые не поддерживаются T-FLEX CAD.

Сшивка

Сшивать с точностью

Если поверхности могут образовать твёрдое тело с заданной точностью, они будут сшиты в твёрдое тело. В противном случае поверхности останутся поверхностями.

Строить точные ребра.

Доступны варианты Да, Нет, Авто. Включать опцию рекомендуется только для попытки исправить геометрию, если в модели возникают ошибки.

Проверка по окончании импорта

Проверка твердотельной геометрии

Если опция активна, то импортированная геометрия будет проверена. В окне диагностики и в верхней части экрана будут выведены сообщения при обнаружении ошибок. Проблемные объекты будут помечены в дереве.

Чтобы получить более подробное описание проблемы можно воспользоваться командой Проверка модели».

Для пунктов Лечение геометрии, Строить точные ребра и Проверка твердотельной геометрии по умолчанию выставлены оптимальные с точки зрения производительности и результата варианты. Рекомендуется изменять их, только если возникают проблемы.

Состав изделия

Обновить состав изделия

Опция управляет созданием структуры изделия на основе данных в файле: Наименования (Имени продукта) и Обозначения (ID продукта). Опцию следует использовать, только если в импортируемом файле есть данные для структуры изделия.

 Добавить записи о телах

 Если опция активна, то при импорте в структуру изделия будут добавлены записи о телах.

Сохранение

В поле Папка сохранения файлов сборки можно задать папку, в которую будут записаны создаваемые детали и документы сборки.

Кроме того, доступна опция сохранения протокола в файл журнала.
