Внешние переменные |

|
Внешние переменные |
|
Для редактирования переменных, помеченных как внешние, кроме редактора переменных, можно использовать команду Внешние переменные.
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Параметры > Переменные > Внешние переменные |
Клавиатура |
Текстовое меню |
<M> |
Параметры > Внешние переменные |
Внешние переменные обычно широко используются в документах T-FLEX CAD для организации параметрической связи между сборочным документом и фрагментами, а также для организации связи T-FLEX CAD с другими системами и прикладными программами.
В отличие от редактора переменных, в этой команде отображаются только те переменные текущего документа, в параметрах которых установлен флаг Внешняя. Команда не позволяет создавать новые переменные. Поэтому, если в чертеже нет внешних переменных, то выдаётся сообщение Нет внешних переменных и команда не вызывается.

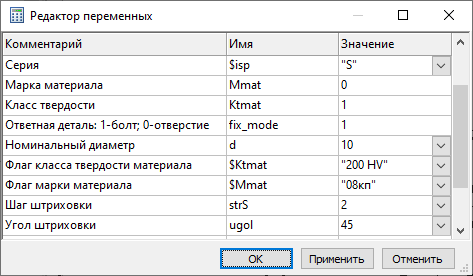

Вид диалога, появляющегося при вызове данной команды, зависит от значения параметра Редактор внешних переменных команды Параметры документа (закладка Внешние переменные). Этот параметр может принимать одно из значений:
•встроенный редактор внешних переменных,
•внешняя программа (вид диалога зависит от вызываемой внешней программы),

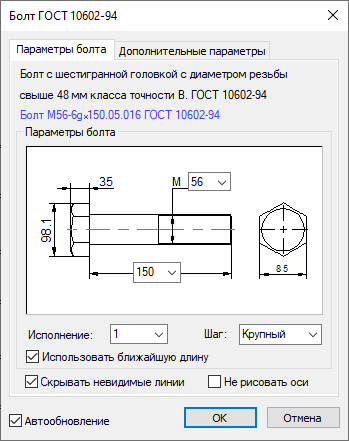

•элементы управления. Если в документе пользователем был создан диалог для редактирования значений внешних переменных с помощью элементов управления, то при вызове команды Внешние переменные на экране появится этот диалог.
Команду Внешние переменные можно использовать для моделирования процесса редактирования внешних переменных фрагмента в сборке. Ещё один вариант использования данной команды – когда в текущем чертеже задано много выражений. Тогда можно пометить как внешние те переменные, от которых зависят остальные, и при необходимости изменять их значения в редакторе внешних переменных.
При изменении значений внешних переменных с помощью команды Внешние переменные в качестве значений переменных можно использовать только константы.
После выполнения команды пересчитываются значения всех переменных в соответствии с изменениями внешних переменных и происходит перерисовка чертежа с новыми значениями параметров. При изменении значений переменных доступны все функции редактирования строки.
Основные темы в этом разделе:
•Правила работы с внешними переменными
