Редактор внешних переменных фрагмента

Опция вызывает окно диалога для задания значений внешним переменным фрагмента. Она доступна в автоменю команд Нанесение фрагментов на чертеж  - 2D фрагмент, 3D фрагмент  - 3D фрагмент при нанесении элемента сборки или в контекстном меню для существующего элемента сборки. В зависимости от установленного значения параметра Редактор внешних переменных команды Параметры документа (закладка Внешние переменные) в документе фрагмента в сборке данная опция будет вызывать встроенный редактор переменных, внешнюю программу или диалог пользователя, созданный с помощью элементов управления.

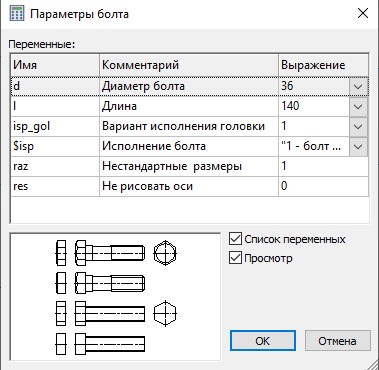

Встроенный редактор переменных содержит окно со списком внешних переменных фрагмента. Окно редактора состоит из трёх колонок.

Имя. Отображает имя помеченной (внешней) переменной. Поле не редактируется.

Комментарий. В нем отображается комментарий к переменной. Комментарий задаётся в команде Редактор переменных. Поле не редактируется.

Значение. Вы можете изменить значение внешней переменной.

Доступные опции:

<Ctrl><R>                Считать значения помеченных переменных из файла параметров.

<Ctrl><W>                Записать помеченные переменные в файл параметров.

<Up>                        Переместиться на строку вверх.

<Down>                Переместиться на строку вниз.

<PgUp>                Переместиться на страницу вверх.

<PgDown>                Переместиться на страницу вниз.

<Ctrl><PgUp>        Переместиться в начало списка.

<Ctrl><PgDown>        Переместиться в конец списка.

<Ctrl><Z>                Выйти с сохранением изменений.

<Esc>                        Выйти без сохранения изменений.

Параметр Список переменных становится доступным при наличии в документе фрагмента диалога пользователя. При установленном флаге работает встроенный редактор внешних переменных, иначе работает диалог пользователя (будет описан ниже). При установленном флаге Просмотр в окне присутствует изображение просмотра содержимого документа фрагмента.

При нанесении 2D фрагмента в окно редактора внешних переменных добавляются поля Страница (выбор страницы чертежа, содержимое которой будет наносится в сборочный чертёж в качестве фрагмента), Вектор привязки (выбор вектора привязки, используемого при вставке фрагмента). При изменении значений переменных фрагмента обновление окна просмотра производится автоматически.

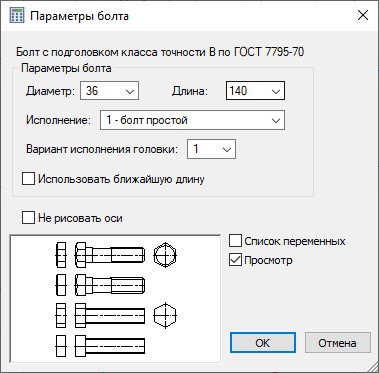

Диалог пользователя должен быть создан в документе фрагмента с использованием элементов управления (команда Элемент управления). Этот диалог появляется вместо списка переменных и может состоять из нескольких закладок или содержать вложенные диалоги.
