Создание групповой спецификации

Для создания групповых спецификаций необходимо выполнить следующую последовательность действий:

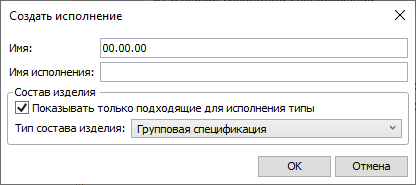

1. Создайте исполнения в файле сборки при помощи команды Создать исполнение, доступной в окне Конфигурации модели. При создании нового исполнения необходимо задать Имя и выбрать Тип состава изделия Для групповых спецификаций в появившемся окне:

После сохранения исполнения в документе автоматически будет создан одноимённый состав изделия.

Обратите внимание, что создание исполнений недоступно, пока текущий документ не сохранён.

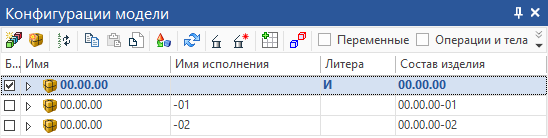

При необходимости можно указать литеру исполнения непосредственно в списке исполнений.

2. Выберите базовое исполнение, отметив его флагом в списке исполнений. Если базовое исполнение не указано, то им считается первое исполнение в списке.

3. В окне Состав изделия выберите базовое исполнение. Включите режим Применить представление состава изделия. После этого станет доступным выбор представлений состава изделия. Укажите нужный Вам вариант. В окне отобразится набор данных, которые будут выведены в отчёт.

При необходимости содержимое можно редактировать.

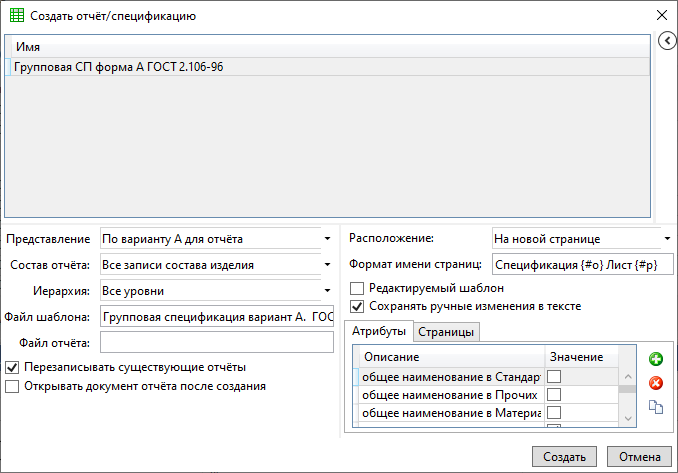

4. Вызовите команду Создать отчёт/спецификацию. В окне появится шаблон отчёта, соответствующий выбранному в окне состава изделия представлению.

5. Справа выберите расположение создаваемого отчёта - в новом документе, на новой странице или на существующей странице. Отчет будет создан при нажатии кнопки Создать.
