Спецификация по прототипу

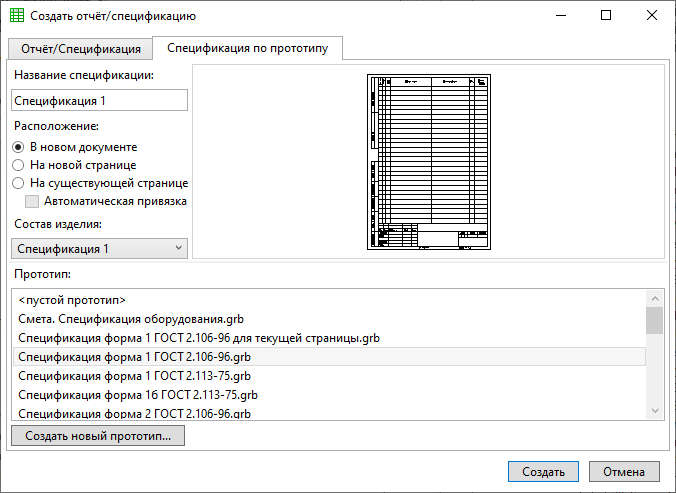

Создание спецификации с использованием механизма прототипов происходит на вкладке Спецификация по прототипу диалога команды Создать отчёт/спецификацию..

Данный механизм использовался в старых версиях T-FLEX CAD. Подробная информация о работе со спецификациями, созданными таким способом, доступна в разделе Спецификация предыдущих версий. Если не требуется совместимость со старыми версиями системы, рекомендуется использовать механизм создания отчётов/спецификаций по шаблону.

1. Выберите один из видов расположения спецификации:

•В новом документе;

•На новой странице;

•На существующей странице.

Флаг Автоматическая привязка доступен только при выборе последней из перечисленных опций.

Описание данных опций доступно в главе Параметры генератора отчётов.

2. Выберите Состав изделия, на основе которого будет создана спецификация.

3. Выберите Прототип спецификации. В правой верхней части диалога отображается содержимое выбранного прототипа.

Список прототипов в команде Создать отчёт/спецификацию формируется на основе содержимого вкладки Спецификации общего списка прототипов, используемого в различных командах. Информация о редактировании общего списка прототипов доступна в описании команды Сохранить как прототип. Помимо стандартных прототипов, поставляемых вместе с системой, можно создавать пользовательские прототипы. Информация о создании и редактировании пользовательских прототипов спецификации доступна в разделе Прототип спецификации предыдущей версии.

При выборе прототипа с именем <Пустой прототип> вы будете создавать спецификацию на основе базы данных BOMStructure.xml, содержащей только список стандартных полей. Т.е. остальные настройки (ширину столбцов, правила сортировки и т.д.) придётся задавать вручную. Данная возможность отличается от процедуры создания нового прототипа только тем, что задаваемые параметры и свойства спецификации будут использоваться только в текущем документе.

Если в документе существует спецификация, созданная в предыдущей версии редактора спецификаций, то в диалоге также доступен флаг Конвертировать старую спецификацию. При его установке данные старой спецификации будет преобразованы в соответствии с выбранным прототипом.

4. Подтвердите создание спецификации нажатием кнопки Создать.



Если в процессе создания сборочного чертежа для вставляемых фрагментов был установлен параметр Включать в состав изделия, и в чертежах фрагментов были заданы данные, то созданная спецификация будет содержать соответствующие записи. Если же эти условия не были выполнены, то таблица спецификации будет пустой.

После подтверждения создания спецификации автоматически включается режим редактирования спецификации. Исключение составляет спецификация, созданная на текущей странице чертежа.

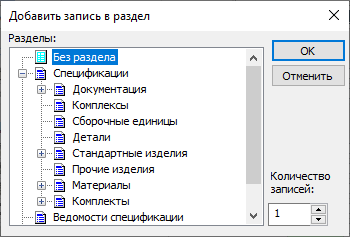

Если спецификация не содержит записей, то появляется окно:

Используя данный диалог, вы можете ввести необходимое количество записей в любой раздел вручную или отказаться от этого, нажав кнопку Отменить.

При создании спецификации рекомендуется устанавливать флаг Прозрачное редактирование текстов на вкладке Вид для страницы спецификации в Параметрах документа. Это позволяет войти в режим редактирования спецификации сразу после нажатия по одной из записей.

Работа со спецификациями, созданными по прототипу, подробно описана в разделе Спецификация предыдущих версий.
