Параметры кривой смещения. 2D элементы построения

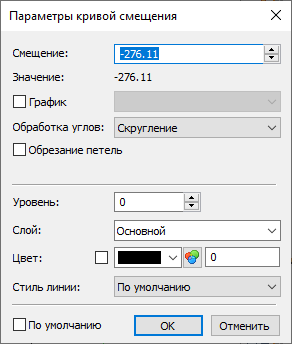

В данной главе описан вид диалога параметров уже созданной кривой смещения. Отличия диалога параметров, вызываемого с помощью опции <P> до создания кривой описаны в главе Кривая смещения. В диалоге доступны следующие параметры:

•Смещение
Расстояние от базового элемента до создаваемой кривой. Знак смещения определяет направление. Если кривая смещения привязана к 2D узлу, то вместо значения смещения отображается ноль и его изменение невозможно. Если смещение задано графиком, данное поле неактивно.

•Значение
В данном поле отображается численное значение Смещения, что может быть полезным при задании смещения с помощью переменной или выражения.

•График
График зависимости смещения от длины исходного элемента. Подробнее см. главу Кривая смещения.

•Обработка углов
Форма углов, возникающих на созданной кривой. Подробнее см. главу Кривая смещения.

•Обрезание петель
При установленном флаге из контура кривой смещения удаляются все образующиеся на нём петли.

•Уровень
Помещает кривую смещения на определенный уровень видимости.

•Слой
Помещает кривую смещения на определенный слой.

•Цвет
При установленном флаге можно выбрать цвет текущего элемента. Если флаг не установлен, то элемент имеет цвет по умолчанию. Цвет по умолчанию задаётся в установках системы (Установки > Цвета > Общие > Линии построения по умолчанию). Кроме того, в параметрах документа можно задать отдельный цвет по умолчанию для элементов построения на конкретной странице (Параметры документа > Страница > Цвета > Цвета > Линии построения).

•Стиль линий
В выпадающем списке можно выбрать один из вариантов отображения текущего элемента:

oПо умолчанию

oСплошная

oПунктир

oДлинный пунктир

oШтрихпунктир

•По умолчанию
Установка этого флага будет обозначать, что заданные в этом диалоговом окне значения параметров Уровень, Цвет, Слой и Стиль линии будут применяться для новых линий построения всех типов.
