Данная команда позволяет измерить расхождение между нормалями соседних граней в указанных рёбрах.
Отображаемые в 3D окне эпюры помогают увидеть расхождение нормалей по всей длине ребра.
После входа в команду необходимо указать рёбра, в которых требуется измерить расхождение нормалей. Чтобы указать все рёбра, принадлежащие определённой грани, используется опция:
|
<F> |
Добавление/удаление грани |
Чтобы выбрать рёбра используется команда:
|
<E> |
Выбрать ребро или отменить выбор ребра |
После выбора ребра появляется эпюра, отражающая расхождение между нормалями.

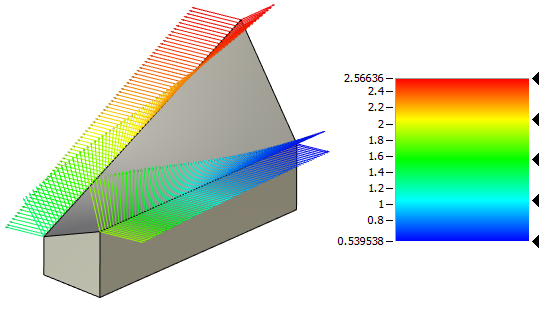

Цвет эпюры изменяется в соответствии с цветовой шкалой, расположенной на закладке Цвета. Работа с этой закладкой осуществляется аналогично команде Кривизна кривых.
В зависимости от расхождения нормалей граней, у эпюры может изменяться не только цвет, но и длина эпюрных линий. То, как меняется длина в зависимости от угла расхождения, задаётся параметром Длина.
Длина линий эпюры может быть пропорциональна углу, обратно пропорциональна углу и постоянна.
Чтобы измерить угол расхождения нормалей в определённой точке ребра, необходимо использовать опцию:
|
<C> |
Измерение угла в любой точке |

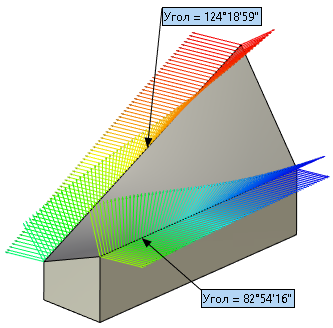

Если кликнуть в определенную точку ребра, будет создана метка со значением угла в этой точке.
Работа с закладкой Результаты измерений в точке ведётся так же, как и в команде Кривизна кривых.
