Дополнительные возможности Ребра

Уклон граней ребра

Если требуется, чтобы грани ребра жёсткости имели уклон, необходимо выполнить следующие действия:

1.Выбрать направление уклона, воспользовавшись опций:

При включении этой опции выбирается геометрический элемент, задающий направление уклона.

2.Ввести значение угла уклона.

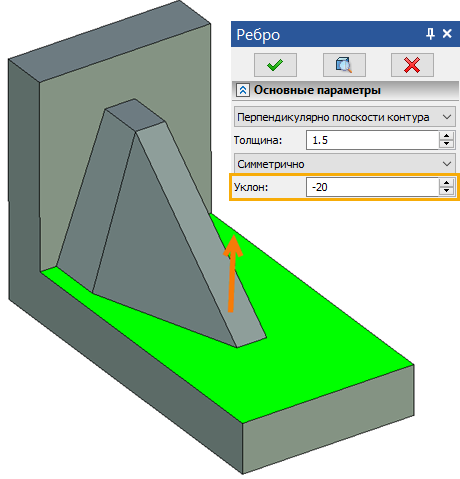

На примере в качестве геометрического элемента, задающего направление уклона выступает нормаль к выделенной грани.

Для отмены выбора направления уклона используется опция:

Сглаживание рёбер жёсткости

Для задания параметров сглаживания рёбер жёсткости необходимо воспользоваться вкладкой Параметры сглаживания в окне параметров команды.

Для сглаживания боковых граней ребра жёсткости нужно включить флажок Рёбра и ввести необходимое значение радиуса сглаживания в поле рядом с флажком.



Для сглаживания пересечений ребра жёсткости с исходным телом нужно включить флажок Пересечение и ввести необходимое значение радиуса сглаживания в поле рядом с флажком.

Отдельное тело

Ребро жёсткости может быть создано как отдельное тело. Опция, в частности, позволяет создавать сварные конструкции с использованием рёбер жёсткости. Данный способ часто применяется при моделировании сварной конструкции фланца и трубы.

В разделе Опции можно настроить отображение вспомогательных элементов на экране.

Опция Использовать манипуляторы позволяет включать/отключать отображение манипуляторов, задающих направление на твёрдое тело и ширину ребра жёсткости.

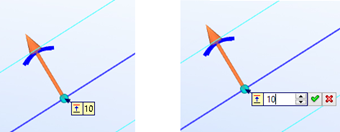

Опция Использовать метки позволяет включать/отключать отображение метки, показывающей толщину создаваемого ребра.
