Направление расширения контура Ребра

Направление расширения контура

Расширение контура может осуществляться в двух направлениях:

•В плоскости контура

•Перпендикулярно плоскости контура

Направление выталкивания ребра жёсткости

Выталкивание контура может осуществляться в двух направлениях:

•В плоскости контура (поверхность ребра образуется расширением контура в направлении его плоскости).

•Перпендикулярно плоскости контура (поверхность ребра образуется расширением контура в направлении, перпендикулярном его плоскости).

Для выбора варианта расширения контура необходимо воспользоваться вкладкой Основные параметры окна параметров команды.

Направление расширения контура отображается в сцене при помощи манипулятора–стрелки.

Направление контура для прямого отрезка

Для образующего контура, заданного прямым отрезком, плоскость расположения определяется автоматически. Если отрезок является профилем, то выбирается плоскость, в которой он создан. Если отрезок задан участком пути, то система определяет плоскость, в которой он расположен, довернув отрезок в глобальной системе координат до ближайшей плоскости, с которой он будет совпадать.

В соответствии с выбранной плоскостью расположения строится направление расширения контура.

Для выбора направления расширения контура вручную, необходимо воспользоваться опцией:

После активации, необходимо указать вспомогательный элемент. Если указывается объект, задающий плоскость - грань, рабочая плоскость и т.п., то направлением будет являться нормаль к этой плоскости. Либо можно сразу указать объект, определяющий направление, - прямое ребро, ось системы координат и т.п.

Направление расширения контура, заданное с помощью данной опции, будет влиять на все выбранные контуры, заданные прямыми отрезками.

Для отмены выбора направления используется опция:

Выбор направления на твёрдое тело

Кроме задания направления расширения контура, можно выбрать направление на твёрдое тело. С его помощью определяется, какая часть полупространства, созданного образующим контуром, будет преобразована в ребро жёсткости.

Для выбора направления на твёрдое тело служит специальный манипулятор, который указывает внутрь ребра жёсткости из точки расположенной на контуре. Если контур разомкнут, точка располагается в центре линии контура. Для замкнутого контура расположение точки на контуре выбирается произвольно. Для удобства работы с манипулятором её можно переместить вдоль контура.

Направление на твёрдое тело можно выбрать для каждого отдельного контура. Для изменения направления нужно переместить манипулятор, потянув за одну из его дуг.

Манипулятор позволяет вручную задать направление на твёрдое тело. Таким образом, системе не требуется самостоятельно определять нужное направление.

После создания операции, всё пространство между стенками исходного тела и контуром в указанном манипулятором направлении будет преобразовано в ребро жёсткости заданной толщины.

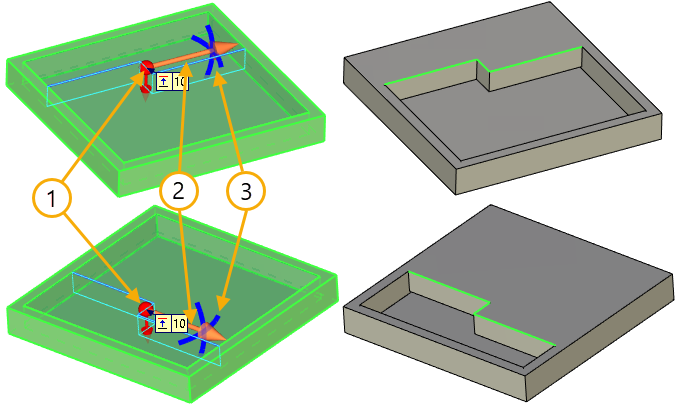

1. Точка

2. Направление на твёрдое тело

3. Дуги манипулятора

Толщина ребра

При формировании ребра жёсткости происходит приращение материала в направлении перпендикулярном плоскости расширения контура.

Значение толщины можно задать в поле вкладки Основные параметры окна параметров команды или при помощи манипулятора, указывающего направление контура.

Для ребра также нужно указать направление приращения толщины:

•Прямое. Направление совпадает с направлением нормали плоскости контура.

•Обратное. Направление противоположно направлению нормали плоскости контура.

•Симметрично. Толщина придается ребру в обоих направлениях относительно плоскости контура.

Направление приращения толщины можно выбрать из выпадающего списка во вкладке Основные параметры

В случае если задаваемое значение параметра толщины станет больше значения длины контура, то соответствующее поле переименовывается в Высоту.
