Ограничения > Равенство радиусов

Вызов команды:

Ограничение позволяет приравнять между собой радиусы окружностей и дуг окружностей. Изменение радиуса любого объекта из пары приведёт к изменению радиуса другого объекта.



При создании равенства радиусов, если другие ограничения, наложенные на выбранные объекты не препятствуют изменению их радиусов, то меняется радиус объекта, выбранного вторым. Если радиус второго объекта не может быть изменен из-за других ограничений, то меняется радиус первого объекта. Если изменение радиусов обоих объектов невозможно, то ограничение выдаст ошибку.



Ограничение позволяет выбирать несколько вторых объектов.



Пиктограммы ограничения отображаются рядом с серединами каждой из ограничиваемых линий. Если к одной линии применено несколько ограничений данного типа, то все они представлены одной пиктограммой. Для выбора конкретного ограничения при наведении курсора на пиктограмму, соответствующую нескольким ограничениям, воспользуйтесь списком во всплывающей подсказке.

Рядом с пиктограммой ограничения в окне чертежа отображается цифровой индекс, означающий порядковый номер радиуса, применяемого ограничением. Индексы помогают различать группы элементов одинакового радиуса при наличии на чертеже равенств разных радиусов. Отображение индексов можно отключить в установках системы.

Пример

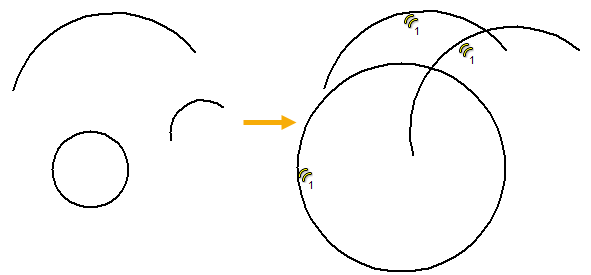

Равенство радиусов окружности и двух дуг

Пусть дана окружность и две дуги произвольных радиусов. Приравняем их радиусы друг к другу при помощи ограничения Равенство радиусов. В ленте выбираем рассматриваемое ограничение, затем при помощи выбираем окружность и две дуги (один первый объект и два вторых). Завершаем создание ограничения ( или <Ctrl>+<Enter>). В окне Элементы модели можно увидеть, что создано два ограничения. На чертеже появились пиктограммы: две пиктограммы у окружности и по одной у дуг, что иллюстрирует парность созданных ограничений.

Поскольку большая дуга была выбрана первой, то её радиус был назначен остальным объектам. Далее при редактировании определяющим будет радиус той дуги или окружности, которая в данный момент редактируется.
