Ограничения > G1 и G2 непрерывности

Данные ограничения автоматически создаются при задании гладкости сплайнов в крайних точках, привязанных к другим линиям изображения. На чертеже и в окне Элементы модели они обозначаются пиктограммами (G1 непрерывность) и (G2 непрерывность), в соответствии с типом созданной гладкости, рядом с ограничиваемыми точками. Данные ограничения позволяют сохранить гладкость между сплайном и другой кривой (в том числе другим сплайном) при редактировании сплайна либо кривой.

Данные ограничения создаются только, если при задании гладкости включен режим Автоматическое создание ограничений . Если ограничения не были созданы изначально при задании гладкости, то создать их потом вручную или при помощи команды Поиск ограничений невозможно.

Пример

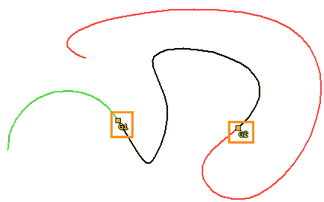

Сплайн с ограничениями гладкости

В режиме Автоматическое создание ограничений, создадим слева от сплайна дугу, а справа от сплайна - другой сплайн. Автоматически создалось два ограничения Совпадение. Создадим для крайней левой точки сплайна гладкость G1, а для крайней правой точки - гладкость G2. Автоматически создалось два ограничения G1 непрерывность и G2 непрерывность. Теперь при редактировании линий эскиза всегда будут выполняться условия, заданные гладкостями.
