Ограничения > Круговой массив

Данное ограничение автоматически создаётся для Кругового массива, а также для копии с поворотом. На чертеже и в окне Элементы модели оно обозначается пиктограммой рядом с центром массива. Благодаря ограничению, линии, входящие в массив, сохраняют взаимосвязь при параметризации и редактировании - равный угол между элементами массива и равный радиус от единой точки центра массива.  Для создания данного ограничения массив должен быть создан в режиме создания копии с ограничениями:

Пример

Управляющие размеры на элементах кругового массива

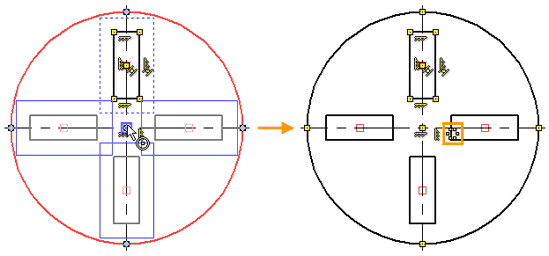

Пусть нам дан круг, на одной оси которого построен прямоугольник, и центр прямоугольника лежит на оси. Все построения выполнены в режиме автоматического создания ограничений. Создадим круговой массив прямоугольника. Выделяем прямоугольник рамкой, зажав , далее вызываем команду Круговой массив. Проверяем, чтобы режим Создать копию с ограничениями был активен. Указываем количество копий 4, выбираем центральную точку массива и общий угол. Как только массив был построен, автоматически создалось ограничение Круговой массив. На чертеже появилась пиктограмма ограничения .

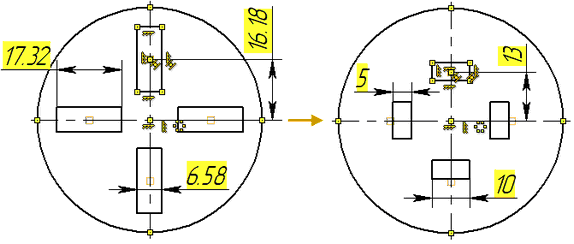

Поставим несколько управляющих размеров на элементы массива и поменяем их значения. Благодаря ограничению Круговой массив, все элементы изменились, сохранив равенство геометрических размеров.
